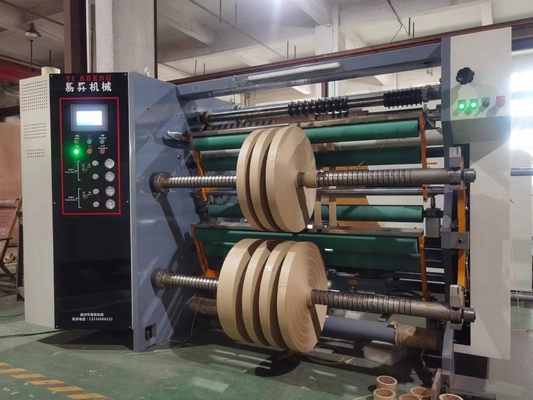

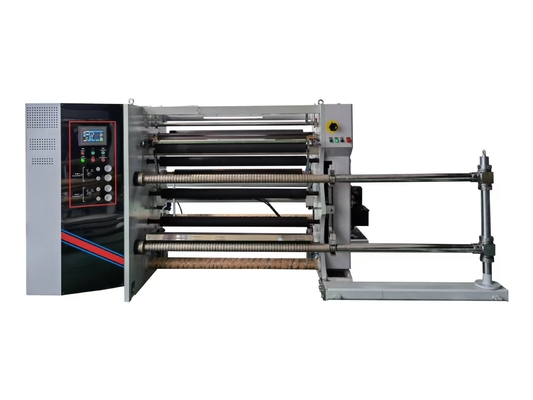

چرخاننده برش HJ-C2000-III با اجزای PLC برای قطر 600 میلی متر و سرعت 450 متر در دقیقه

تصویر بزرگ : چرخاننده برش HJ-C2000-III با اجزای PLC برای قطر 600 میلی متر و سرعت 450 متر در دقیقه

جزئیات محصول:

محل منبع:	ماشین آلات Wenzhou Ruian Haijing
نام تجاری:	HJ
گواهی:	Ce
شماره مدل:	HJ-2000C

پرداخت:

مقدار حداقل تعداد سفارش:	1 برج
قیمت:	70000dollars
جزئیات بسته بندی:	بسته بندی کانتینری
زمان تحویل:	چهار هفته
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه:	1 برج / 30 روز

مخاطب

چرخاننده برش HJ-C2000-III با اجزای PLC برای قطر 600 میلی متر و سرعت 450 متر در دقیقه

شرح

نوع مواد:	PBAT/PLA/ST، PBAT/PLA/MD، PE/ST، LDPE، LLDPE، مواد نورد شده	ضخامت مواد:	0.012-0.5mm (غشاء)
حداکثر عرض مواد اولیه:	2000 میلی متر	عرض سطح رول:	2050 میلی متر
عرض برش:	100-2000 میلی متر	هسته لوله قرقره:	لوله کاغذی 3 اینچی؛ با استفاده از 2 محور لغزنده از Duluo
حداکثر قطر سیم پیچ:	600 میلی متر	حداکثر سرعت، بیشینه سرعت:	450 متر در دقیقه
سرعت برش:	10-450 متر در دقیقه	توان کل منبع تغذیه:	24 کیلو وات
وزن مجموع:	5000 کیلوگرم	ابعاد کلی:	طول 2280، عرض 3890 و ارتفاع 1920 میلی متر
برجسته:	دستگاه برش بازویندر با PLC , دستگاه برش بازویندر 600 میلی متر , 450 متر/دقیقه برش چرخاننده سرعت

دستگاه برش کششی تمام اتوماتیک سه سروو HJ-C2000- III

1، شاخص های پارامتر:

1. انواع مواد: PBAT/PLA/ST، PBAT/PLA/MD، PE/ST، LDPE، LLDPE، مواد نورد.

2. ضخامت مواد: 0.012-0.5mm (فیلم)

3. حداکثر عرض مواد خام: 2000mm

4. عرض سطح رول: 2050mm

5. عرض برش: 100-200 میلی متر

6. هسته لوله چرخان: لوله کاغذی 3 اینچی؛ با استفاده از 2 شفت بادی Duluo

7. حداکثر قطر سیم پیچ: 600mm

8. حداکثر سرعت: 450 متر در دقیقه

9. سرعت برش: 10-450 متر در دقیقه

10. کل منبع تغذیه: 24KW

11. وزن کل: تقریبا 5000KG

12. ابعاد کلی: طول 2280، عرض 3890 و ارتفاع 1920 میلی متر

پیکربندی پشتیبان:

نام قطعه	مشخصات و مدل	عدد	نام تجاری
اسکلت فولادی 45#	ضخامت توری پانل دیواری 40 میلی متر	1 جفت
شفت لغزنده 3 اینچی	آبکاری لو	2 عدد
میله کشش اصلی	φ100*2050mm	1قطعه
غلتک لاستیکی کشش اصلی پلی اورتان	φ100*2050mm	7قطعات
غلتک راهنمای آلومینا سخت	Φ90*2050mm	6 عدد
سروو سیم پیچ	7.5 کیلو وات	2مجموعه ها	نوآوری
سروو کشش	7.5 کیلو وات	1تنظیم	نوآوری
راندن	7.5 کیلو وات	3واحدها	نوآوری
فن لبه دمنده زباله	1.5 کیلو وات	1واحد	ووکسی
یاتاقان		1دسته ای	HRB
اجزای پنوماتیکی		1دسته ای	داخلی
برش با استفاده از چاقوی مستقیم		6 جفت	تیغه فولاد تنگستن وارداتی
شیر متناسب الکترونیکی		1 قطعه	ژاپن SMC
کنترل کننده قابل برنامه ریزی Master PLC	CPU224XP	1 قطعه	زیمنس

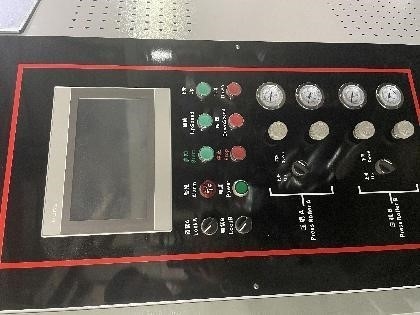

صفحه نمایش لمسی 10 اینچی رنگی واقعی	TPC1061Ti	1 قطعه	زیمنس
سوئیچ مجاورت		1 قطعه	ژاپن OMRON
دستگاه ولتاژ پایین		1 دسته	اشنایدر
منبع تغذیه سوئیچ	S100-24	1 قطعه	یعنی خوب

3، توضیحات عملکردی هر بخش:

1. بخش کشش:

1. غلتک کششی توسط یک سروو موتور 7.5 کیلووات هدایت می شود.

2. دستگاه بازیافت لبه زباله:

از یک فن برای باد کردن زباله ها و مواد زائد استفاده کنید و مشتری یک جعبه مشبک را برای جمع آوری تجهیز می کند.

3. مکانیسم سیم پیچ: (انتهای چپ یا راست محصول نهایی توسط مشتری در هنگام ثبت سفارش تعیین می شود)

1. مواد برش خورده به طور مستقل با استفاده از هر دو محور بالا و پایین پیچیده می شود و چاقوی برش از یک چاقوی دایره ای برای برش استفاده می کند (6 جفت)

2. شفت های سیم پیچ بالایی و پایینی هر کدام یک سروو موتور 7.5 کیلوواتی با شفت انبساط پنوماتیکی دارند.کشش سیم پیچ به طور خودکار توسط زیمنس PLC بر اساس قطر سیم پیچ فعلی کنترل می شود، و اطمینان حاصل می شود که مواد نهایی هنگام برش چند شکاف تمیز هستند.تمام سطوح انتهایی سیم پیچ صاف هستند و صافی سطح دیسک آزادانه توسط غلتک فشار پنوماتیک و غلتک فشار خود وزن برای برش انتخاب می شود.سفتی لایه های داخلی و خارجی سیم پیچ تمام شده قابل کنترل است که یک روش سیم پیچی مارپیچی است.با ادامه افزایش قطر سیم پیچ، PLC به طور خودکار سرعت سروو موتور سیم پیچ را کنترل می کند تا کاهش یابد.

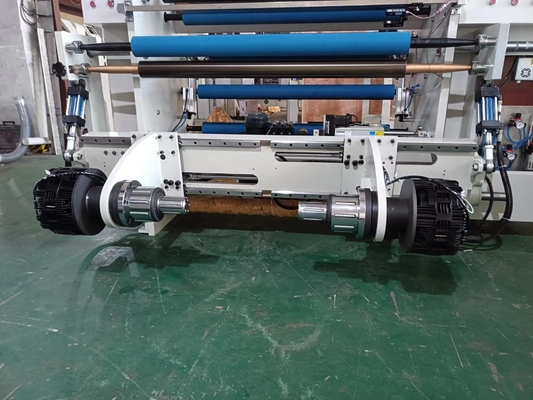

5. دستگاه تخلیه

اتخاذ یک ساختار تغذیه خودکار هیدرولیک بدون شفت متصل

(1) 1 مجموعه موتور تصحیح شبیه سازی BST آلمان

(2) ریل راهنما 25 مدل 4 تکه

(3) یک جفت فولاد با کیفیت بالا برای طاق 40 ضخیم یادبود استفاده می شود

(4) 1 جفت بازوهای چرخشی بالابر

(5) سیلندر 140X63 1 جفت

(6) ترمز تخلیه از یک جفت ترمز هوا استفاده می کند

تجهیزات الکتریکی تصویب می شود

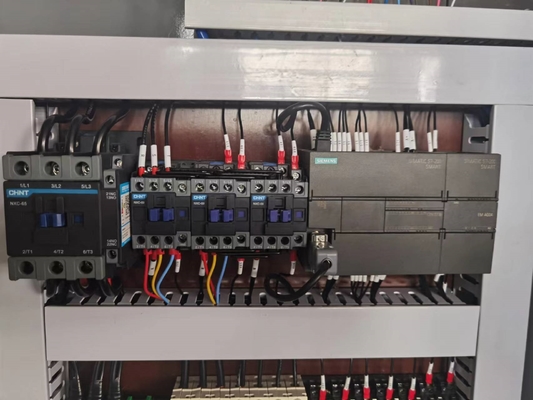

Chint Group به عنوان دستگاه ولتاژ پایین استفاده می شود، Snyder به عنوان کلید دکمه استفاده می شود، زیمنس به عنوان PLC برای کنترل سیستم عامل کل دستگاه استفاده می شود.

4، مکان قطعه ماشین
