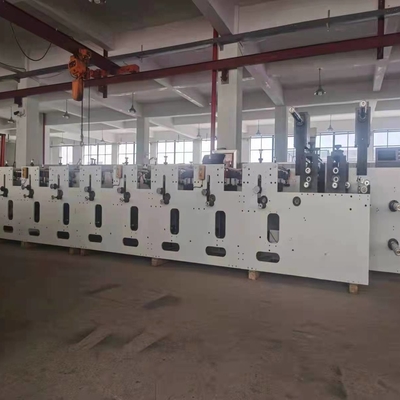

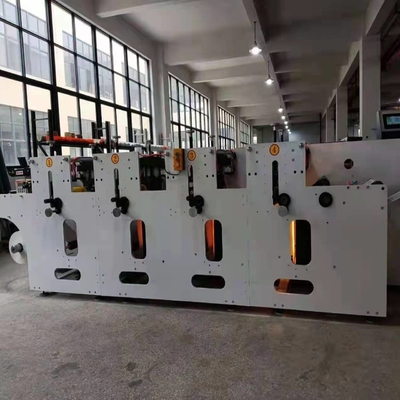

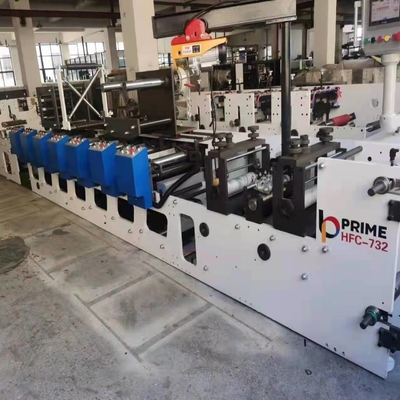

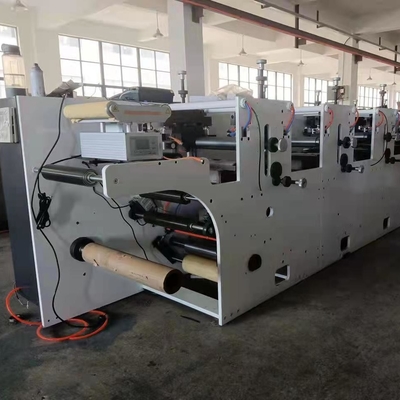

دستگاه چاپ فلکسو پرسرعت YT 6-1400 با ثبت خودکار رنگ کامپیوتری، چاپ فلکسو غیر بافته 100-1200 میلی متر

دستگاه چاپ فلکسو مدل HJ 6-1400 برای رول کاغذ کرافت یا پارچه نبافته

رول فیلم رول فیلم پلاستیکی







اول، ویژگی های ویژگی ها:



1. از ترخیص تا دریافت مسافت کوتاه.



2. اسکراپر مخصوص خود توسعه یافته جوهر پر سرعت را جبران می کند و تبخیر شدن حلال در هوا را کاهش می دهد.



3. طول چاپ مکرر 300-950 میلی متر، برای پر کردن جای خالی دستگاه چاپ فلکسو آبشاری با طول چاپ ناکافی.



4. سیستم ثبت رنگ خودکار کامپیوتری، جبران ردیابی خودکار شیفت، ثبت رنگ دقیق و چاپ پایدار را بپذیرید.



5. مواد چاپ: OPP: 20~70μm BOPP: 20~60μm PE: 35~100μm NY: 20~50μm PET: 20~60μm CPP: 20~60μm کاغذ: 20~300g/m2 برچسب و مواد دیگر.

6. چرخه فرآیند ساخت صفحه کوتاه و هزینه کم است.مدت زمان سیلندر گراور چند رنگ 5 تا 10 روز است و صفحه چاپ فلکسوگرافی 5 ساعت ساخته می شود.نسخه فلکسوگرافی به ناحیه چاپ بستگی دارد و قیمت آن بسیار کمتر از سیلندر گراور است.



7. تصحیح قبل از فشار، پس از فشار باد قوی + طراحی خشک کردن مادون قرمز، دم خنک کننده کمکی.از لک شدنی که به راحتی هنگام خشک شدن جوهر ایجاد می شود، اجتناب کنید.



8. قسمت چاپ توسط ریل راهنمای خطی با استحکام بالا هدایت می شود و نسخه پیشرو و عقب نشینی توسط پیچ توپ خطی + سروو موتور سنکرون آهنربای دائم هدایت می شود.



9.1-6 رنگ را می توان با توجه به نیاز، عرض 1000 میلی متر سفارشی کرد



10. فرآیند 1 تخلیه، 2 تنش ثابت خودکار، 3 اسکراپر، 4 واحد چاپ، رنگ کامپیوتر، 5 کشش، 6 تنش ثابت خودکار، 7 رسید مرکز بالا و پایین





پارامترهای فنی



1. فرم چاپی: Flexo

2. بستر چاپ: فیلم غیر بافته کاغذ

3. سرعت چاپ: 10m/min-120m/min

4. سرعت مکانیکی: 10m/min-150m/min

5. حداکثر عرض بستر: 1440mm

6. عرض چاپ: 100-1200mm

7. دور چاپ: 300-950mm

8. ضخامت صفحه: 1.7 میلی متر (اخطار ویژه)

9. مشخصات غلتک آنیلوکس: Φ106*1440*6

10. مشخصات غلتک راهنمای آلومینیوم: Φ100*1440 Φ70*1440

11. غلتک پایین چاپ: Φ160*1440

12. حداکثر قطر باز کردن: Φ1200 میلی متر

13. حداکثر قطر سیم پیچ: Φ1200 میلی متر

14. حداکثر دمای فر بزرگ: 80 درجه سانتی گراد

15. قطر هسته بستر: 74 میلی متر

16. قدرت کل دستگاه: قدرت موتور 15 + 7.5 کیلو وات، قدرت گرمایش الکتریکی 48 کیلووات

17. منبع حرارت خشک کردن: گرمایش الکتریکی

18. وزن دستگاه: حدود 15 تن

19. ابعاد: 12800 (L) x 2400 (W) x 1150 (H) mm

20. رنگ بدنه: خاکستری تیره + سفید (اطلاعیه قبلی ویژه)





دوم، پیکربندی ماشین:

دستگاه باز کردن پیچ:



1) دستگاه باز کردن نیمه اتوماتیک: تغذیه خودکار پنوماتیک

2) حداکثر قطر باز شدن: Φ1000 میلی متر

3) مشخصات شفت بادی: 3 اینچ

4) تعداد شفت باد کردن: 2

5) محدوده کنترل کشش: 0-100 کیلوگرم / عرض کامل

6) پودر مغناطیسی: 10 کیلوگرم، کنترل تنش خودکار

7) دستگاه تشخیص تنش کاملاً خودکار؛

8) سیستم تصحیح آنالوگ 1 مجموعه





2. واحد چاپ



1) حالت درایو: درایو موتور دنده ای، درایو تسمه سنکرون.

2) شفت صفحه چاپ:

(1) ثبت رنگ طولی: درایو موتور سروو مغناطیس دائم (دستور اجرای سیستم رنگ خودکار کامپیوتر کوسای)

(2) رنگ افقی: درایو موتور (اجرای دستی)

3) ترکیب کلی: رول صفحه، اسکراپر، سینی جوهر، غلتک آنیلوکس،

4) اسکراپر: 4 ست اسکراپر یک طرفه استفاده می شود.به منظور تسهیل در نصب، مواد اسکراپر از پروفیل آلیاژ آلومینیوم با مقاومت بالا ساخته شده است که بارگیری، تخلیه و تمیز کردن راحت و سریع است.



4. دستگاه خشک کن:



1) هر گروه رنگ مجهز به باد قوی + خشک کردن کوره مادون قرمز است: با مجموعه ای از خنک کننده و پخت پس از چاپ.

2) چاپ کلی ابتدا خشک و سپس خنک می شود.فر به صورت برقی گرم می شود و فن به صورت هوشمند کنترل می شود و دمای داخل فر نیز قابل کنترل است.



5. دستگاه سیم پیچ



1) روش سیم پیچ: پیچش مرکزی محور بالا و پایین

2) روش نصب هسته کاغذ: انبساط شفت انبساط 2

3) مشخصات شفت بادی: 3 اینچ

4) موتور سیم پیچ: 7.5 کیلو وات 1 مجموعه

5) کنترل تنش: کنترل کشش کاملاً خودکار

6) محدوده کشش سیم پیچ: 5-10 کیلوگرم / عرض کامل

7) قطر سیم پیچ منفرد: حداکثر Φ1000mm.



سوم، امکانات پشتیبانی (کاربران مسئول هستند)



1. منبع تغذیه: 3 فاز * 380 ولت * 50 هرتز، سیستم خط غرب سه فاز

2، کمپرسور هوا: 2KW (1 مجموعه)





لیست برق



رده محصولات فنی عمده نکات



قدرت ماشین

ماشین اصلی 15+7.5KW 380V شانگهای مجموعا 1

گرمایش 6KW/گروه خانگی 6گروه

منبع باد 100WX4

لوازم برقی اشنایدر

موتور غلتکی جوهر 120 وات 220 ولت AC تایوان مجموع 6 گروه

توان کل حدود 50 کیلو وات

تشخیص حسگر فشار باز کردن، کنترل کشش کاملاً خودکار

ترمز پودر مغناطیسی: گشتاور رایان هایتای: 100 نیوتن متر

شیر تنظیم فشار دقیق فشار کشش تخلیه



گروه رنگ

کنترل کننده دما دمای فر را در دمای ثابت کنترل می کند.

کنترل غلتک جوهر و غلتک مش را به تأخیر بیندازید تا به نیاز منطقی تر برای همگن سازی دست یابید.

ماژول PLC

مرکز سیم پیچ

PLC ژاپن میتسوبیشی

نسخه پیشرفته سروو موتور آهنربای دائم 16

تغذیه اتوماتیک پنوماتیک

Simulation Correction Coase Company Computer Automatic Color System Cosei

سروموتور مغناطیس دائم رنگی 6

غلتک چوب سرامیکی آنیلوکس اختیاری 6

صفحه نمایش لمسی 12 اینچی تایوان weinew
