قسمت میزبان
(5) قفسه از ساختار صفحه فولادی 16 # با کیفیت بالا استفاده می کند

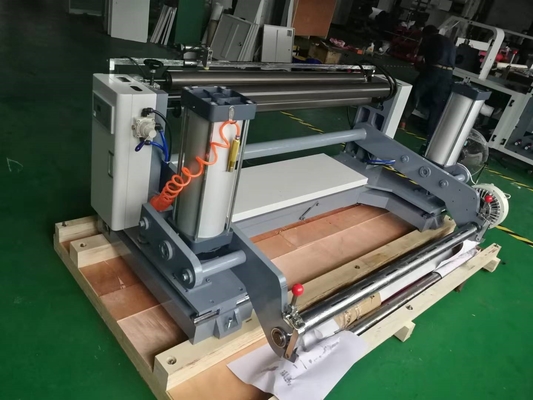

1) دستگاه کشش:
(1) نوع ساختاری: نوع فشرده سازی غیرفعال کشش فعال
(2) پایه کششی ساختار ریخته گری را اتخاذ می کند (1 مجموعه)
(3) غلتک کششی از غلطک های لاستیکی استفاده می کند (مشخصات: 4 قطعه) φ هشتاد و پنج × 1150 میلی متر)
(4) روش فشرده سازی کنترل سیلندر را اتخاذ می کند
(5) غلتک راهنمای انتقال از غلطک های راهنمای آلومینیومی استفاده می کند (مشخصات: 3 قطعه) φ هفتاد × 1150 میلی متر)
(6) غلتک راهنمای انتقال را می توان برای تنظیم بالا و پایین کشید
(7) موتور یک موتور فرکانس متغیر ناهمزمان سه فاز 1.5 کیلووات (1 مجموعه) را اتخاذ می کند.
(8) مبدل فرکانس 1.5 کیلووات Geetek (1 واحد) را پذیرفته است.
(9) تغذیه توسط تسمه نقاله کنترل می شود
(10) کل مکانیسم تغذیه به طور هوشمند توسط سنسورهای جابجایی کنترل می شود.
2) مکانیسم تغذیه:
1. به طور فعال روش موقعیت یابی کنترل سروو را اتخاذ کنید
سروو موتور Inviton 2.4.4kw، درایور (1 مجموعه)
3. کل سیستم کنترل صنعتی یک روش رانندگی سیستم کنترل صنعتی دیجیتال را اتخاذ می کند: موتور اصلی موقعیت غلتک فعال را هدایت می کند.
4. گیربکس کمربند سنکرون و مکانیزم انتقال چرخ سنکرون را اتخاذ می کند
5. غلتک تغذیه ساختار غلتکی لاستیکی صاف بالا و پایین را اتخاذ می کند.
3) دستگاه برش:
(1) روش برش: چاقوی پایین ثابت، برش فعال چاقوی بالایی
(2) تخت برش ساختار سنگین ریخته گری را اتخاذ می کند:
(3) ریل راهنمای خطی (2 جفت)
(4) ظرف روغن (2 عدد)
روغن روان کننده قابل بازیافت است
(5) چاقوهای بالا و پایین از چاقوهای فولادی متعادل وارداتی (2 جفت) با چاقوهای نواری ساخته شده اند.
(6) ابزار (مشخصات ضخامت × عرض × طول: 15 × هشتاد × 1150 میلی متر)
(7) چاقوی گرد برش طولی از فولاد با کیفیت بالا (2 جفت) ساخته شده است.
(8) روش کار: موقعیت ابزار را به صورت دستی تنظیم کنید
(9) حالت انتقال اصلی: انتقال موتور اصلی با یک گیربکس برای به حرکت درآوردن اتصال چرخ غیرعادی مطابقت دارد و میله اتصال برای حرکت ابزار برش به صورت رفت و برگشتی حرکت می کند.
(10) موتور اصلی از یک موتور کنترل سرعت فرکانس متغیر در شانگهای (1.5 کیلووات) استفاده می کند.
(11) مبدل فرکانس Geetek (1.5kw 1 unit) را پذیرفته است.
(12) گیربکس مکانیزم انتقال چرخ سنکرون را اتخاذ می کند
(13) چرخ غیر عادی (2 مجموعه)
(14) شاتون (2 قطعه)

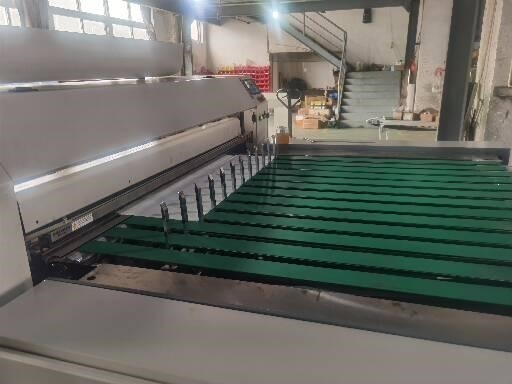

پلت فرم دریافت مواد از عملکرد تغذیه خودکار تسمه نقاله استفاده می کند.
(1) تعداد ورق های تمام شده توسط Panasonic PLC کنترل می شود و تعداد ورق های تنظیم شده به طور خودکار به منطقه مرتب سازی ارسال می شود.دستگاه به طور خودکار به طور معمول کار می کند و کار با آن را آسان می کند و باعث صرفه جویی در کار می شود

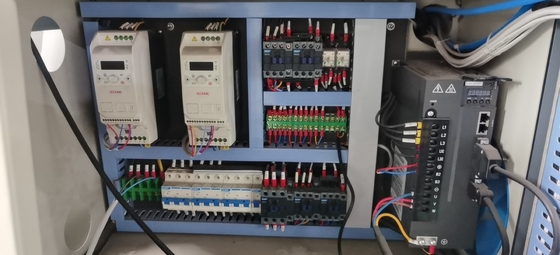

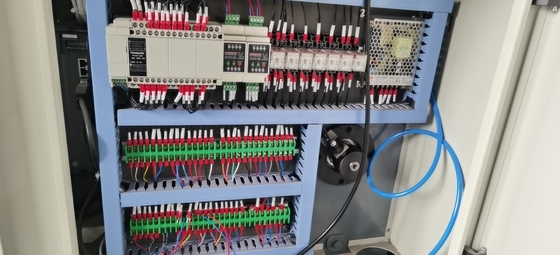

3. بخش کنترل الکتریکی: (کنترل و میزبان به صورت موازی متصل می شوند) کل دستگاه از سیستم کنترل صنعتی PLC Panasonic استفاده می کند و صفحه لمسی توسط تایوان Weilun کنترل می شود.
(1) سیستم کنترل این ماشین را می توان تقریباً به کنترل میزبان تقسیم کرد.
(2) کنترل میزبان: از جمله کنترل موتور اصلی، کنترل کشش، کنترل تغذیه و کنترل برش.
(3) مجهز به کنتور الکترونیکی برای شمارش.خاموش شدن زنگ هشدار؛طول ثابت خودکار، توابع اشاره و اشاره.
(4) اجزای الکتریکی فوق از Chint انتخاب شده اند.سوئیچ انتخاب شده از برند اشنایدر
4. امکانات پشتیبانی: (کاربر مسئول)
(1) منبع برق: سوئیچ هوای سه فاز چهار سیم: ولتاژ 380 ولت / 50 هرتز
دستگاه قفسه تخلیه مواد؛
