دستگاه برش طولی HJ-1100 فرکانس متغیر سرعت عرضی 1400 میلی متر

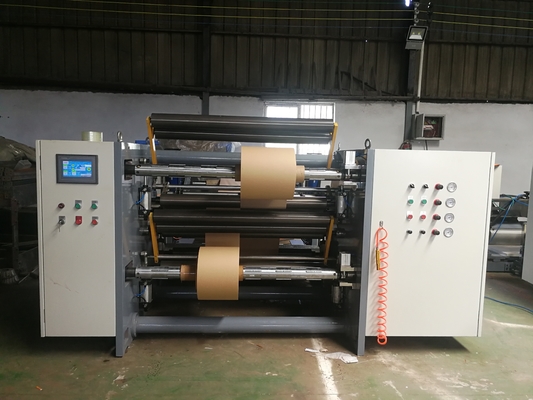

تصویر بزرگ : دستگاه برش طولی HJ-1100 فرکانس متغیر سرعت عرضی 1400 میلی متر

جزئیات محصول:

محل منبع:	ماشین آلات Wenzhou Ruian Haijing
نام تجاری:	HJ
گواهی:	Ce
شماره مدل:	HJ-1100D

پرداخت:

مقدار حداقل تعداد سفارش:	1 برج
قیمت:	20000dollars
جزئیات بسته بندی:	بسته بندی کانتینری
زمان تحویل:	چهار هفته
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه:	1 برج / 30 روز

مخاطب

دستگاه برش طولی HJ-1100 فرکانس متغیر سرعت عرضی 1400 میلی متر

شرح

نوع مواد:	مواد PET، BOPP، BOF، PE، OPPE	ضخامت مواد:	0.012-0.5mm (membrane); 0.012-0.5mm (غشاء)؛ 30-450g (paper) 30-450 گرم (کاغذ
حداکثر قطر مواد اولیه:	1400 میلی متر	هسته لوله مواد خام:	3 لوله کاغذ
حداکثر عرض مواد اولیه:	1100 میلی متر	عرض سطح رول:	1150 میلی متر
عرض برش:	10-1100 میلی متر	هسته لوله قرقره:	3 لوله کاغذ
حداکثر قطر سیم پیچ:	600 میلی متر	سکته مغزی تصحیح انحراف کل:	150 میلی متر
حداکثر سرعت، بیشینه سرعت:	300 متر در دقیقه	سرعت برش:	10-300 متر در دقیقه
توان کل منبع تغذیه:	12.5 کیلو وات	وزن مجموع:	4200 کیلوگرم
ابعاد کلی:	طول 3200، عرض 2600، ارتفاع 1500 میلی متر
برجسته:	دستگاه برش طولی , دستگاه برش عرضی سرعت 1400 میلی متر , دستگاه برش طولی 12.5 کیلو وات

دستگاه برش عرضی و طولی کامپیوتر HJ-1100 با دقت بالا

عملکرد و ویژگی ها:

این دستگاه برای انواع کاغذ و فویل آلومینیومی مناسب است.این دستگاه از کنترل سروو موتور برای برش با طول ثابت استفاده می کند.سیستم انتقال از کنترل متمرکز مانند سنسورهای پنوماتیک و فوتوالکتریک استفاده می کند.این دستگاه نور، برق و گاز را با عملکرد ساده، دقت برش بالا، پایداری مکانیکی و صدای کم ترکیب می کند.(اختیاری برای تغذیه پنوماتیک) تنظیم سرعت فرکانس متغیر موتور، شمارش خودکار، خاموش شدن آلارم.در حال حاضر این یک تجهیزات ایده آل برای برش ورق با کیفیت بالا در مقیاس بزرگ در چین است

امکانات:

1. تنظیم سرعت فرکانس متغیر میزبان، سیستم کنترل صفحه نمایش لمسی PLC پاناسونیک، شمارش خودکار، تنظیم طول خودکار، خاموش شدن زنگ هشدار

2. قاب ساختار صفحه فولادی 16 میلی متری را اتخاذ می کند، صندلی تیغه برش متقاطع ساختار ریخته گری سنگین را اتخاذ می کند، و غلتک راهنما از غلتک راهنمای آلیاژ آلومینیومی درمان تعادل پویا استفاده می کند.

3. کشش موقعیت یابی درایو از کنترل شفت محرک سیستم سروو استفاده می کند، و روش کشش تغذیه، کشش درایو چرخ زنجیر موتور است.

4. این دستگاه یک تجهیزات برش عرضی و طولی ورق در مقیاس بزرگ با دقت بالا، سرعت سریع و جمع آوری مواد صاف است.

1، پارامترهای فنی اصلی:

مدل	HJ-1100
حداکثر عرض برش	1100 میلی متر
طول برش	20-600 میلی متر
سرعت برش	5-150 بار در دقیقه
دقت افقی و عمودی	± 0.2 میلی متر
توان کل منبع تغذیه	6.5 کیلووات
وزن دستگاه	2000 کیلوگرم
ابعاد خارجی (L× W× H)	*L4500W2000H1400*

2، پیکربندی ماشین:

قسمت میزبان

(5) قفسه از ساختار صفحه فولادی 16 # با کیفیت بالا استفاده می کند

1) دستگاه کشش:

(1) نوع ساختاری: نوع فشرده سازی غیرفعال کشش فعال

(2) پایه کششی ساختار ریخته گری را اتخاذ می کند (1 مجموعه)

(3) غلتک کششی از غلطک های لاستیکی استفاده می کند (مشخصات: 4 قطعه) φ هشتاد و پنج × 1150 میلی متر)

(4) روش فشرده سازی کنترل سیلندر را اتخاذ می کند

(5) غلتک راهنمای انتقال از غلطک های راهنمای آلومینیومی استفاده می کند (مشخصات: 3 قطعه) φ هفتاد × 1150 میلی متر)

(6) غلتک راهنمای انتقال را می توان برای تنظیم بالا و پایین کشید

(7) موتور یک موتور فرکانس متغیر ناهمزمان سه فاز 1.5 کیلووات (1 مجموعه) را اتخاذ می کند.

(8) مبدل فرکانس 1.5 کیلووات Geetek (1 واحد) را پذیرفته است.

(9) تغذیه توسط تسمه نقاله کنترل می شود

(10) کل مکانیسم تغذیه به طور هوشمند توسط سنسورهای جابجایی کنترل می شود.

2) مکانیسم تغذیه:

1. به طور فعال روش موقعیت یابی کنترل سروو را اتخاذ کنید

سروو موتور Inviton 2.4.4kw، درایور (1 مجموعه)

3. کل سیستم کنترل صنعتی یک روش رانندگی سیستم کنترل صنعتی دیجیتال را اتخاذ می کند: موتور اصلی موقعیت غلتک فعال را هدایت می کند.

4. گیربکس کمربند سنکرون و مکانیزم انتقال چرخ سنکرون را اتخاذ می کند

5. غلتک تغذیه ساختار غلتکی لاستیکی صاف بالا و پایین را اتخاذ می کند.

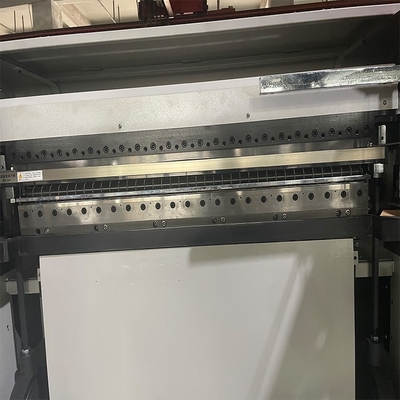

3) دستگاه برش:

(1) روش برش: چاقوی پایین ثابت، برش فعال چاقوی بالایی

(2) تخت برش ساختار سنگین ریخته گری را اتخاذ می کند:

(3) ریل راهنمای خطی (2 جفت)

(4) ظرف روغن (2 عدد)

روغن روان کننده قابل بازیافت است

(5) چاقوهای بالا و پایین از چاقوهای فولادی متعادل وارداتی (2 جفت) با چاقوهای نواری ساخته شده اند.

(6) ابزار (مشخصات ضخامت × عرض × طول: 15 × هشتاد × 1150 میلی متر)

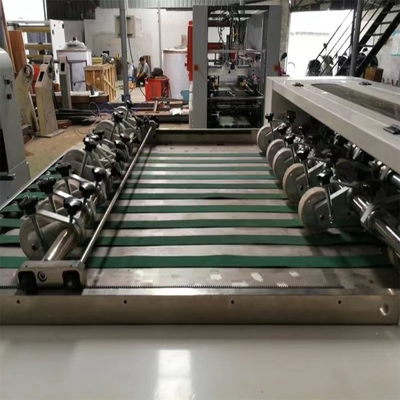

(7) چاقوی گرد برش طولی از فولاد با کیفیت بالا (2 جفت) ساخته شده است.

(8) روش کار: موقعیت ابزار را به صورت دستی تنظیم کنید

(9) حالت انتقال اصلی: انتقال موتور اصلی با یک گیربکس برای به حرکت درآوردن اتصال چرخ غیرعادی مطابقت دارد و میله اتصال برای حرکت ابزار برش به صورت رفت و برگشتی حرکت می کند.

(10) موتور اصلی از یک موتور کنترل سرعت فرکانس متغیر در شانگهای (1.5 کیلووات) استفاده می کند.

(11) مبدل فرکانس Geetek (1.5kw 1 unit) را پذیرفته است.

(12) گیربکس مکانیزم انتقال چرخ سنکرون را اتخاذ می کند

(13) چرخ غیر عادی (2 مجموعه)

(14) شاتون (2 قطعه)

پلت فرم دریافت مواد از عملکرد تغذیه خودکار تسمه نقاله استفاده می کند.

(1) تعداد ورق های تمام شده توسط Panasonic PLC کنترل می شود و تعداد ورق های تنظیم شده به طور خودکار به منطقه مرتب سازی ارسال می شود.دستگاه به طور خودکار به طور معمول کار می کند و کار با آن را آسان می کند و باعث صرفه جویی در کار می شود

3. بخش کنترل الکتریکی: (کنترل و میزبان به صورت موازی متصل می شوند) کل دستگاه از سیستم کنترل صنعتی PLC Panasonic استفاده می کند و صفحه لمسی توسط تایوان Weilun کنترل می شود.

(1) سیستم کنترل این ماشین را می توان تقریباً به کنترل میزبان تقسیم کرد.

(2) کنترل میزبان: از جمله کنترل موتور اصلی، کنترل کشش، کنترل تغذیه و کنترل برش.

(3) مجهز به کنتور الکترونیکی برای شمارش.خاموش شدن زنگ هشدار؛طول ثابت خودکار، توابع اشاره و اشاره.

(4) اجزای الکتریکی فوق از Chint انتخاب شده اند.سوئیچ انتخاب شده از برند اشنایدر

4. امکانات پشتیبانی: (کاربر مسئول)

(1) منبع برق: سوئیچ هوای سه فاز چهار سیم: ولتاژ 380 ولت / 50 هرتز

دستگاه قفسه تخلیه مواد؛

استفاده از قفسه تخلیه شفت

سیلندر؛160 * 300 2 عدد

ریل راهنما؛2 ست برای هر 20 * 280-20 * 420

اصلاح؛اتخاذ مجموعه ای از تصحیح انحراف شبیه سازی شده

ذرات مغناطیسی؛10 کیلوگرم، 1 عدد

جعبه توزیع؛مبدل فرکانس از دو مجموعه Geely Tech 1.5kw استفاده می کند

درایور سروو از مجموعه Shenzhen Yingweiteng 4.4kw 1 استفاده می کند

Chint به عنوان دستگاه ولتاژ پایین و Omron به عنوان رله استفاده می شود

PLC پاناسونیک را از ژاپن پذیرفته است

منبع تغذیه سوئیچینگ از تایوان مینگ وی استفاده می کند

دستگاه تخلیه مواد؛یک مجموعه تصحیح خودکار، یک تصحیح فوتوالکتریک

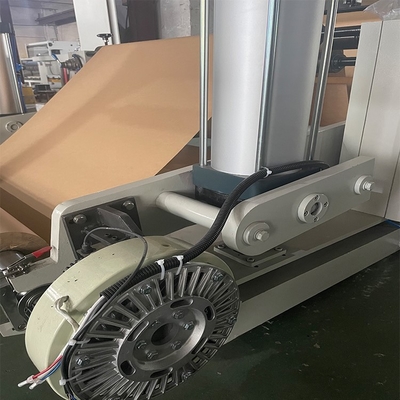

سروو ترمز 10 کیلویی 1 عدد

سیلندر 160*300=2 عدد

شفت بادی مدل 1100 3 اینچ 1 عدد

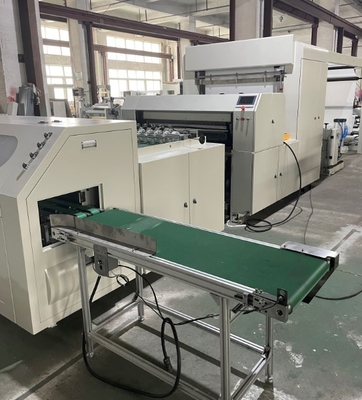

پلت فرم دریافت مواد؛شمارش و تغذیه خودکار، مواد از طریق تسمه نقاله به منطقه مرتب سازی ارسال می شوند.

نام	تعداد	ملاحظات
آچار باز 10-12	1 مجموعه
آچار انتهای باز	1 مجموعه
تفنگ روغنی 1 عدد	1 قطعه
کلید هگز	1 مجموعه
پیچ گوشتی شکاف دار	1 مجموعه
پیچ گوشتی متقاطع	1 مجموعه
آچار دو سر	1 مجموعه	دوازده × چهارده مشخصات
آچار دو سر	1 مجموعه	چهارده × چهارده مشخصات
آچار دو سر	1 مجموعه	مشخصات بیست و دو × بیست و چهار
پد افقی رک	6
راهنمای کاربری	1 کتاب
تیغه دایره ای	6 عدد
