جزئیات محصول:
|
| نوع مواد: | مواد نورد PET، BOPP، BOF، PE، OPP | ضخامت مواد: | 0.012-0.5mm (غشاء) |
|---|---|---|---|
| حداکثر عرض مواد اولیه: | 1100 میلی متر | عرض سطح رول: | 1150 میلی متر |
| عرض برش: | 20-1100 میلی متر | هسته لوله قرقره: | 3 paper tube; 3 لوله کاغذ؛ using 2 Duluo gas expansion shafts با استفاده از |
| حداکثر قطر سیم پیچ: | 600 میلی متر | حداکثر سرعت، بیشینه سرعت: | 450 متر در دقیقه |
| سرعت برش: | 10-450 متر در دقیقه | توان کل منبع تغذیه: | 13 کیلو وات |
| وزن مجموع: | 4200 کیلوگرم | ابعاد کلی: | طول 2414، عرض 3690 و ارتفاع 1720 میلی متر |
| برجسته: | دستگاه برش بازوایندر HJ-1100A-III,دستگاه برش بازوایندر 450 متر در دقیقه,دستگاه برش بازوایندر BOPP |
||

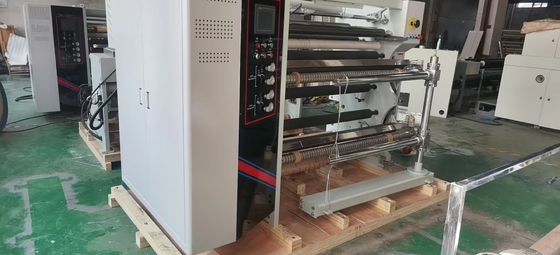

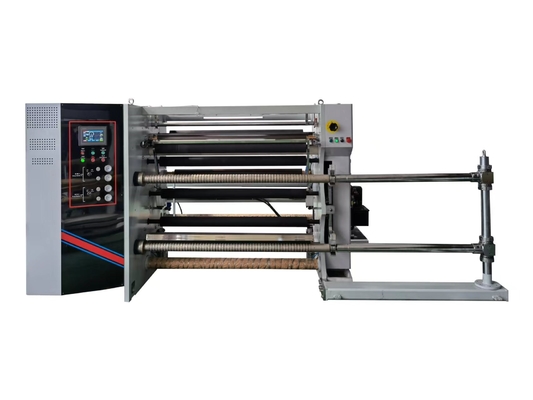

دستگاه برش کشش تمام اتوماتیک سه سروو HJ-1100A-III
| نام قطعه | مشخصات و مدل | تعداد | نام تجاری |
| اسکلت فولادی 45# | ضخامت توری پانل دیواری 40 میلی متر | 1 جفت | |
| شفت بادی 3 اینچی | آبکاری لو | 2 عدد | |
| میله کشش اصلی | φ 120 * 1150 میلی متر | 1 قطعه | |
| غلتک لاستیکی کشش اصلی پلی اورتان | φ 120 * 1150 میلی متر | 7 عدد | |
| غلتک راهنمای آلومینا سخت | Φ 90 * 1150 میلی متر | 6 عدد | |
| سروو سیم پیچ | 5.5 کیلو وات | 2 ست | بخش زیبایی |
| سروو کشش | 5.5 کیلو وات | 1 مجموعه | بخش زیبایی |
| راندن | 5.5 کیلو وات | 3 واحد | شنژن هونگیوان |
| فن لبه دمنده زباله | 1.5 کیلو وات | 1 واحد | ووکسی |
| یاتاقان | 1 دسته | HRB | |
| اجزای پنوماتیکی | 1 دسته | ||
| چاقوی گرد عملکرد گرمایش را اتخاذ می کند | 6 جفت | ||
| کنترل کننده قابل برنامه ریزی Master PLC | CPU224XP | زیمنس | |
| صفحه نمایش 7 اینچی لمسی رنگی واقعی | TPC1061Ti | 1 قطعه | پکن کونلون تونگشی |
| سوئیچ مجاورت | 1 قطعه | ژاپن OMRON | |
| دستگاه ولتاژ پایین | 1 قطعه | اشنایدر | |
| منبع تغذیه حالت سوئیچینگ | 1 دسته | تایوان مینگوی |
3، توضیحات عملکردی هر بخش:
1. بخش کشش:
1. غلتک کششی توسط یک سروو موتور 3.7 کیلووات هدایت می شود.
2. دستگاه بازیافت لبه زباله:
از یک فن برای باد کردن زباله ها و مواد زائد استفاده کنید و مشتری یک جعبه مشبک را برای جمع آوری تجهیز می کند.

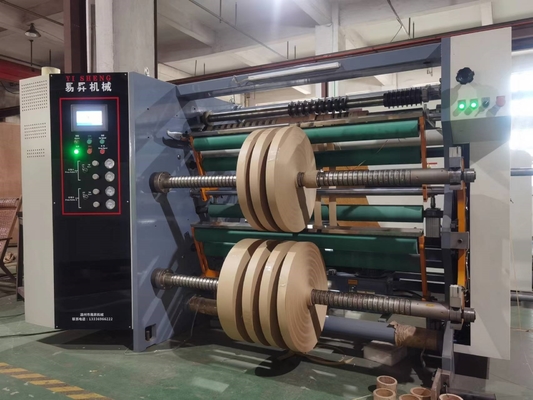

3. مکانیزم سیم پیچی: (انتهای چپ یا راست محصول نهایی توسط مشتری هنگام ثبت سفارش تعیین می شود)
1. مواد بریده شده به طور مستقل با استفاده از هر دو محور بالا و پایین پیچیده می شود و چاقوی برش از یک چاقوی مستقیم برای برش استفاده می کند (6 جفت)
2. شفت های سیم پیچ بالا و پایین هر کدام یک سروو موتور 3.7 کیلووات با شفت انبساط پنوماتیکی دارند.کشش سیم پیچ به طور خودکار توسط زیمنس PLC بر اساس قطر سیم پیچ فعلی کنترل می شود، و اطمینان حاصل می شود که مواد نهایی در هنگام برش چند شکاف تمیز هستند.تمام سطوح انتهایی سیم پیچ صاف هستند و صافی سطح دیسک آزادانه توسط غلتک فشار پنوماتیک و غلتک فشار خود وزن برای برش انتخاب می شود.سفتی لایه های داخلی و خارجی سیم پیچ تمام شده قابل کنترل است که یک روش سیم پیچی مارپیچی است.با ادامه افزایش قطر سیم پیچ، زیمنس PLC به طور خودکار سرعت سروو موتور سیم پیچ را کنترل می کند تا کاهش یابد.
5. دستگاه تخلیه
اتخاذ یک ساختار تغذیه خودکار هیدرولیک بدون شفت متصل
(1) 1 مجموعه موتور تصحیح آنالوگ
(2) ریل راهنما 25 مدل 4 تکه
(3) یک جفت فولاد با کیفیت بالا برای طاق 40 ضخیم یادبود استفاده می شود
(4) 1 جفت بازوهای چرخشی بالابر
(5) سیلندر 140X63 1 جفت
(6) ترمز تخلیه از یک جفت ترمز هوا استفاده می کند
تجهیزات الکتریکی تصویب می شود

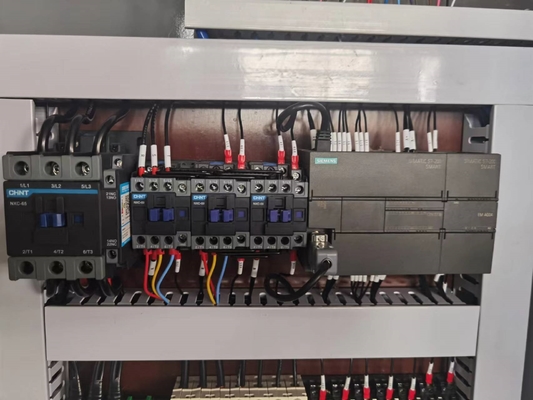

Chint Group برای لوازم برقی کم ولتاژ استفاده می شود، Snyder برای کلیدهای دکمه ای استفاده می شود، زیمنس برای PLC استفاده می شود و سیستم عامل کل دستگاه کنترل می شود.
بخش کنترل PLC از زیمنس استفاده می کند. تجهیزات الکتریکی از Chint استفاده می کنند

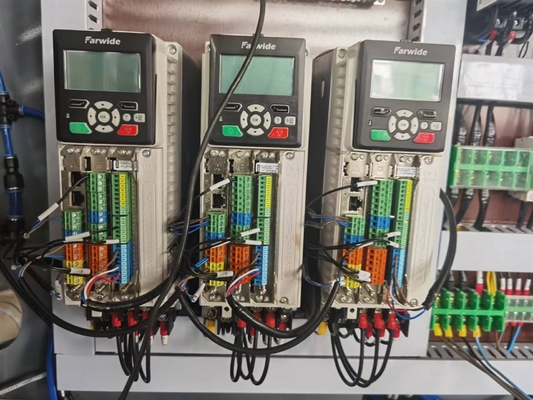

کنترل درایو با استفاده از سه درایو Shenzhen Hongyuan

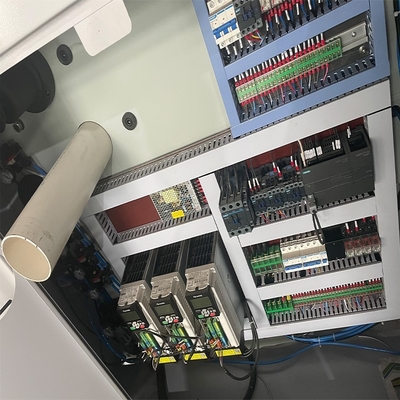

بخش جعبه توزیع

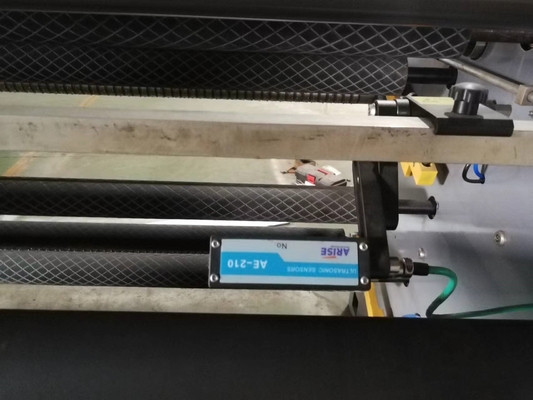

سیستم تصحیح
تصحیح شبیه سازی شده با استفاده از خفاش

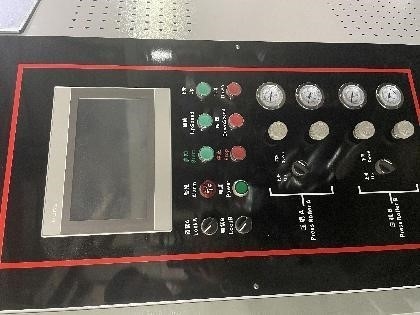

بخش عملیات
صفحه نمایش لمسی از حالت 7 اینچی متصل Kunlun استفاده می کند
سوئیچ اسنایدر را پذیرفته است
تنظیم فشار هوا توسط یک شیر تنظیم دقیق کنترل می شود
5.
چرخه تحویل: ظرف 35 روز کاری.
