جزئیات محصول:
|
| نوع مواد: | مواد نورد PET، BOPP، BOF، PE، OPP | ضخامت مواد: | 0.012-0.5mm (غشاء) |
|---|---|---|---|
| حداکثر عرض مواد اولیه: | 1400 میلی متر | عرض سطح رول: | 1150 میلی متر |
| عرض برش: | 10-1100 میلی متر | هسته لوله قرقره: | 3 لوله کاغذ |
| حداکثر قطر سیم پیچ: | 600 میلی متر | حداکثر سرعت، بیشینه سرعت: | 300 متر در دقیقه |
| سرعت برش: | 10-300 متر در دقیقه | توان کل منبع تغذیه: | 12.5 کیلو وات |
| وزن مجموع: | 4200 کیلوگرم | ابعاد کلی: | طول 3200، عرض 2600 و ارتفاع 1500 میلی متر |
| برجسته: | دستگاه برش بازوایندر HJ-1100A-III,دستگاه چرخاننده برش 1100 میلی متری,دستگاه برش بازوایندر PET |
||

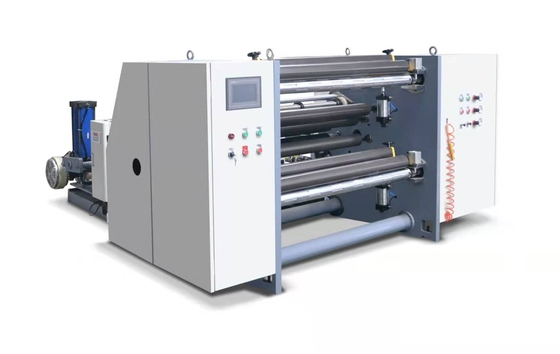

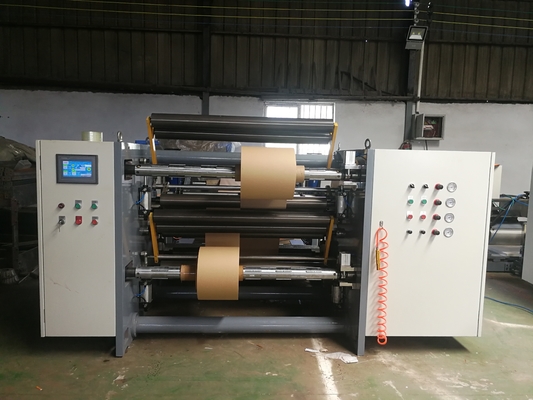

دستگاه برش کشش تمام اتوماتیک سه سروو HJ-1100A-III
1، شاخص های پارامتر:
1. نوع مواد: PET، BOPP، BOF، PE، OPP و سایر مواد نورد.
2. ضخامت مواد: 0.012-0.5mm (فیلم);30-450 گرم (کاغذ)
3. حداکثر قطر مواد خام: 1400mm
4. هسته لوله مواد خام: لوله کاغذی 3 "
5. حداکثر عرض مواد خام: 1100mm
6. عرض سطح رول: 1150mm
7. عرض برش: 10-1100mm
8. هسته لوله چرخان: 3 اینچ لوله کاغذ.
9. حداکثر قطر سیم پیچ: 600mm
10. کل سکته مغزی اصلاح انحراف: 150 میلی متر
11. حداکثر سرعت: 300 متر در دقیقه
12. سرعت برش: 10-300 متر در دقیقه
13. کل منبع تغذیه: 12.5KW
14. وزن کل: تقریبا 4200KG
15. ابعاد خارجی: طول 3200، عرض 2600 و ارتفاع 1500 میلی متر
| نام قطعه | مشخصات و مدل | تعداد | نام تجاری |
| اسکلت فولادی 45# | ضخامت توری پانل دیواری 40 میلی متر | 1 جفت | |
| شفت بادی 3 اینچی | 2 عدد | ||
| میله کشش اصلی | φ 120 * 1150 میلی متر | 1 قطعه | |
| غلتک لاستیکی کشش اصلی پلی اورتان | φ 120 * 1150 میلی متر | 1 قطعه | |
| غلتک راهنمای آلومینا سخت | Φ 75 * 1150 میلی متر | 13 عدد | |
| سروو سیم پیچ | 3.7 کیلووات | 2 ست | بخش زیبایی |
| سروو کشش | 3.7 کیلووات | 1 مجموعه | بخش زیبایی |
| ترمز پودر مغناطیسی برای باز کردن پیچ استفاده می شود | 20 کیلوگرم | 1 واحد | |
| فن لبه دمنده زباله | 1.1 کیلو وات | 1 واحد | ووکسی |
| یاتاقان | 1 دسته | HRB | |
| اجزای پنوماتیکی | 1 دسته | ||
| drvie | 3.7 کیلووات | 3 واحد | شنژن هونگیوان |
| تصحیح انحراف با اولتراسونیک | 1 مجموعه | خفاش ها | |
| کنترل کننده قابل برنامه ریزی Master PLC | CPU224XP | 1 قطعه | زیمنس |
3، توضیحات عملکردی هر بخش:
1. بخش کشش:
1. غلتک کششی توسط یک سروو موتور 3.7 کیلووات هدایت می شود.
2. دستگاه بازیافت لبه زباله:
از یک فن برای باد کردن زباله ها و مواد زائد استفاده کنید و مشتری یک جعبه مشبک را برای جمع آوری تجهیز می کند.
3. مکانیزم سیم پیچی: (انتهای چپ یا راست محصول نهایی توسط مشتری هنگام ثبت سفارش تعیین می شود)

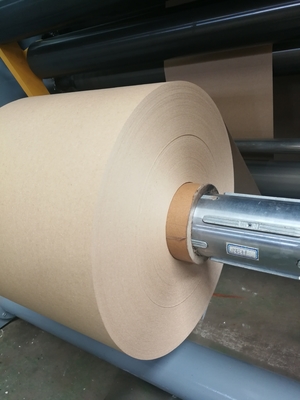

1. مواد بریده شده به طور مستقل با استفاده از هر دو محور بالا و پایین پیچیده می شود و چاقوی برش از یک چاقوی مستقیم برای برش استفاده می کند (6 جفت)
2. شفت های سیم پیچ بالا و پایین هر کدام یک سروو موتور 3.7 کیلووات با شفت انبساط پنوماتیکی دارند.کشش سیم پیچ به طور خودکار توسط زیمنس PLC بر اساس قطر سیم پیچ فعلی کنترل می شود، و اطمینان حاصل می شود که مواد نهایی در هنگام برش چند شکاف تمیز هستند.تمام سطوح انتهایی سیم پیچ صاف هستند و صافی سطح دیسک آزادانه توسط غلتک فشار پنوماتیک و غلتک فشار خود وزن برای برش انتخاب می شود.سفتی لایه های داخلی و خارجی سیم پیچ تمام شده قابل کنترل است که یک روش سیم پیچی مارپیچی است.با ادامه افزایش قطر سیم پیچ، زیمنس PLC به طور خودکار سرعت سروو موتور سیم پیچ را کنترل می کند تا کاهش یابد.
5. دستگاه تخلیه
اتخاذ یک ساختار تغذیه خودکار هیدرولیک بدون شفت متصل
(1) 1 مجموعه موتور تصحیح آنالوگ
(2) ریل راهنما 25 مدل 4 تکه
(3) یک جفت فولاد با کیفیت بالا برای طاق 40 ضخیم یادبود استفاده می شود
(4) 1 جفت بازوهای چرخشی بالابر
(5) سیلندر 140X63 1 جفت
(6) ترمز تخلیه از یک جفت ترمز هوا استفاده می کند
تجهیزات الکتریکی تصویب می شود
Chint Group برای لوازم برقی کم ولتاژ استفاده می شود، Snyder برای کلیدهای دکمه ای استفاده می شود، زیمنس برای PLC استفاده می شود و سیستم عامل کل دستگاه کنترل می شود.
بخش کنترل PLC از زیمنس استفاده می کند. تجهیزات الکتریکی از Chint استفاده می کنند
کنترل درایو با استفاده از سه درایو Shenzhen Hongyuan

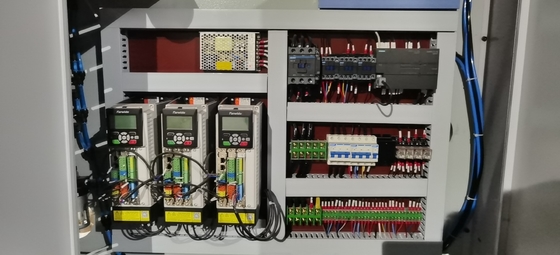

بخش جعبه توزیع
سیستم تصحیح
تصحیح شبیه سازی شده با استفاده از خفاش
بخش عملیات

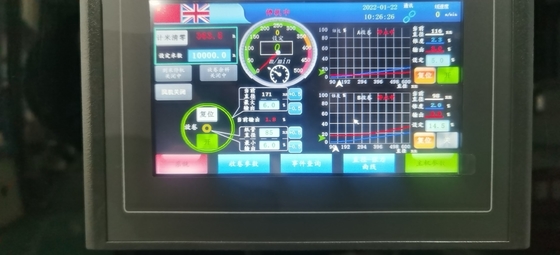

صفحه نمایش لمسی از حالت 7 اینچی متصل Kunlun استفاده می کند
سوئیچ اسنایدر را پذیرفته است
تنظیم فشار هوا توسط یک شیر تنظیم دقیق کنترل می شود
5.
چرخه تحویل: ظرف 35 روز کاری.
