دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم

دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم

دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم
Fully Automatic Tension Slitting Machine 1150mm For 0.5mm Film 30 - 450g Paper
دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم

تصویر بزرگ :  دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم

جزئیات محصول:
محل منبع: ماشین آلات Wenzhou Ruian Haijing
نام تجاری: HJ
گواهی: Ce
شماره مدل: HJ-1100D
پرداخت:
مقدار حداقل تعداد سفارش: 1 برج
قیمت: 20000dollars
جزئیات بسته بندی: بسته بندی کانتینری
زمان تحویل: چهار هفته
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1 برج / 30 روز

دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم

شرح
نوع مواد: مواد نورد PET، BOPP، BOF، PE، OPP ضخامت مواد: 0.012-0.5mm (غشاء)
حداکثر عرض مواد اولیه: 1400 میلی متر عرض سطح رول: 1150 میلی متر
عرض برش: 10-1100 میلی متر هسته لوله قرقره: 3 لوله کاغذ
حداکثر قطر سیم پیچ: 600 میلی متر حداکثر سرعت، بیشینه سرعت: 300 متر در دقیقه
سرعت برش: 10-300 متر در دقیقه توان کل منبع تغذیه: 12.5 کیلو وات
وزن مجموع: 4200 کیلوگرم ابعاد کلی: طول 3200، عرض 2600 و ارتفاع 1500 میلی متر
برجسته:

دستگاه برش کشش تمام اتوماتیک

,

دستگاه برش با سرعت بالا 0.5 میلی متر

,

دستگاه برش کششی خودکار 1150 میلی متر

دستگاه برش کششی تمام اتوماتیک سه سروو HJ-D1100- III

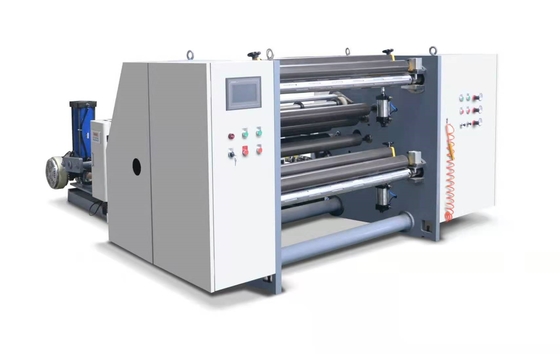

دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم 0

1، شاخص های پارامتر:
1. نوع مواد: PET، BOPP، BOF، PE، OPP و سایر مواد نورد.
2. ضخامت مواد: 0.012-0.5mm (فیلم);30-450 گرم (کاغذ)
3. حداکثر قطر مواد خام: 1400mm
4. هسته لوله مواد خام: لوله کاغذی 3 "
5. حداکثر عرض مواد خام: 1100mm
6. عرض سطح رول: 1150mm
7. عرض برش: 10-1100mm
8. هسته لوله چرخان: 3 اینچ لوله کاغذ.
9. حداکثر قطر سیم پیچ: 600mm
10. کل سکته مغزی اصلاح انحراف: 150 میلی متر
11. حداکثر سرعت: 300 متر در دقیقه
12. سرعت برش: 10-300 متر در دقیقه
13. کل منبع تغذیه: 12.5KW
14. وزن کل: تقریبا 4200KG
15. ابعاد خارجی: طول 3200، عرض 2600 و ارتفاع 1500 میلی متر

پیکربندی دستگاه:
نام قطعه مشخصات و مدل تعداد نام تجاری
اسکلت فولادی 45# ضخامت توری پانل دیواری 40 میلی متر 1 جفت
شفت بادی 3 اینچی   2 عدد
میله کشش اصلی φ 120 * 1150 میلی متر 1 قطعه
غلتک لاستیکی کشش اصلی پلی اورتان φ 120 * 1150 میلی متر 1 قطعه
غلتک راهنمای آلومینا سخت Φ 75 * 1150 میلی متر 13 عدد
سروو سیم پیچ 3.7 کیلووات 2 ست بخش زیبایی
سروو کشش 3.7 کیلووات 1 مجموعه بخش زیبایی
ترمز پودر مغناطیسی برای باز کردن پیچ استفاده می شود 20 کیلوگرم 1 واحد
فن لبه دمنده زباله 1.1 کیلو وات 1 واحد ووکسی
یاتاقان   1 دسته HRB
اجزای پنوماتیکی   1 دسته
drvie 3.7 کیلووات 3 واحد شنژن هونگیوان
تصحیح انحراف با اولتراسونیک   1 مجموعه خفاش ها
کنترل کننده قابل برنامه ریزی Master PLC CPU224XP 1 قطعه زیمنس
صفحه نمایش لمسی رنگ واقعی 7 اینچی TPC1061Ti 1 قطعه پکن کونلون تونگشی
سوئیچ مجاورت   1 قطعه ژاپن OMRON
دستگاه ولتاژ پایین   1 دسته اشنایدر
منبع تغذیه سوئیچ S100-24 1 قطعه یعنی خوب




3، توضیحات عملکردی هر بخش:
1. بخش باز کردن:
1. باز کردن یک قفسه تغذیه پنوماتیک بدون شفت را می پذیرد که برای عملیات تک نفره مناسب است.اتخاذ یک فرم شفت بادی ویژه، به دیواره داخلی هسته لوله آسیب نمی رساند.
2. سه حالت برای تغییر آزادانه کشش باز کردن وجود دارد: حالت کنترل تنش ثابت خودکار حلقه بسته سنسور فشار، حالت کنترل تنش ثابت خودکار بدون حلقه باز سنسور فشار و حالت تنش دستی.
3. قطر باز کردن به طور خودکار توسط سوئیچ مجاورت در شفت انتقال باز می شود، بدون نیاز به وارد کردن ضخامت مواد.قطر بازمانده باقیمانده را می توان طوری تنظیم کرد که به طور خودکار کند و متوقف شود و دریافت سیم پیچ بعدی را راحت کند.
4. مجهز به مکانیزمی برای تنظیم دستی لبه های آزاد و سفت، با محدوده تنظیم ± 10 میلی متر.
5. سیستم تصحیح انحراف خودکار به طور خودکار لبه فیلم یا کاغذ را اصلاح می کند.

II.بخش کشش:
1. غلتک کششی توسط یک سروو موتور 3.7 کیلووات هدایت می شود.
III.دستگاه بازیافت لبه زباله:
از یک فن برای باد کردن زباله ها و مواد زائد استفاده کنید و مشتری یک جعبه مشبک را برای جمع آوری تجهیز می کند.
4. مکانیسم سیم پیچ: (تخلیه انتهای چپ یا راست محصولات نهایی توسط مشتری هنگام سفارش تعیین می شود)
1. از هر دو محور بالا و پایین برای رول کردن مستقل مواد برش استفاده کنید.
2. شفت های سیم پیچ بالایی و پایینی هر کدام دارای یک سروو موتور 3.7 کیلوواتی برای به حرکت درآوردن شفت لغزشی پنوماتیک هستند.کشش سیم پیچ توسط دو شیر تناسبی کنترل الکتریکی SMC ژاپنی کنترل می شود و PLC به طور خودکار کشش را بر اساس قطر سیم پیچ فعلی کنترل می کند، به طوری که هنگام برش چند شکاف، ضریب ضخامت ماده وجود ندارد.تمام سطوح انتهایی سیم پیچ صاف هستند و صافی سطح دیسک آزادانه توسط غلتک فشار پنوماتیک و غلتک فشار خود وزن انتخاب می شود.سفتی لایه های داخلی و خارجی سیم پیچ تمام شده قابل کنترل است که یک روش سیم پیچی مارپیچی است.با ادامه افزایش قطر سیم پیچ، PLC به طور خودکار سرعت سروو موتور سیم پیچ را کنترل می کند تا کاهش یابد.

6. چاقوی برش از یک چاقوی گرد برای بریدن استفاده می کند (6 جفت)، با یک چاقوی بادی اختیاری (320 یوان در هر قطعه)

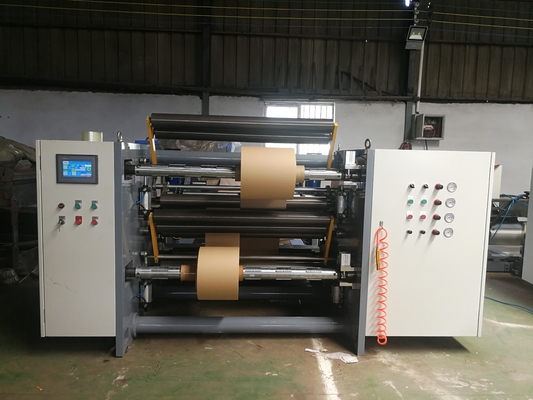

دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم 1

دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم 2

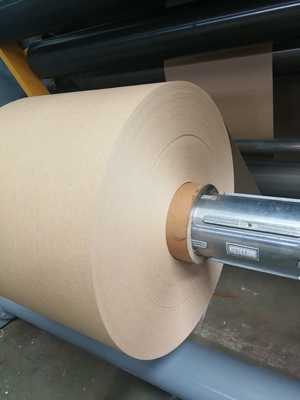

اثر سیم پیچ
دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم 3

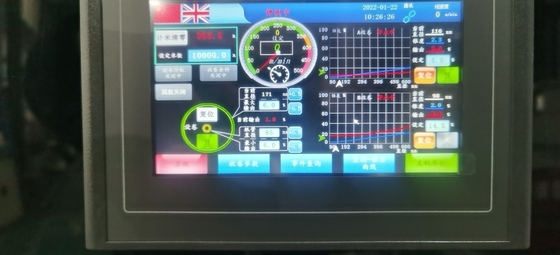

صفحه نمایش لمسی از Beijing Kunlun Tongshi 7 اینچی استفاده می کند
دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم 4

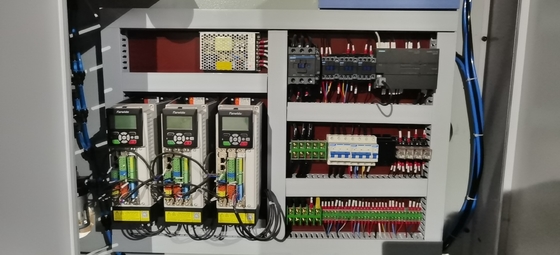

لوازم برقی اصلی؛3 درایو Hongyuan، زیمنس PLC از آلمان
دستگاه برش کششی تمام اتوماتیک 1150 میلی متر برای فیلم 0.5 میلی متری کاغذ 30 - 450 گرم 5

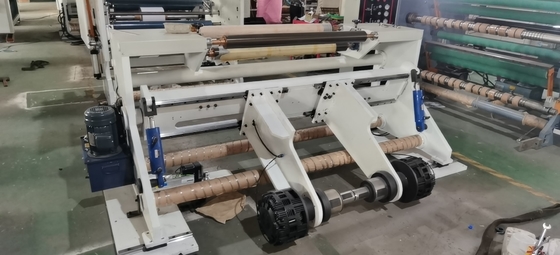

قفسه تخلیه بدون شفت؛قفسه تغذیه اتوماتیک هیدرولیک، 1 ایستگاه هیدرولیک، 4 سیلندر روغن، 8 ریل راهنما، 1 جفت ترمز هوا، 1 جفت مخروط بالا، 3 میله آلومینیومی و 1 مجموعه اصلاح خفاش

نقل قول

(1) قیمت فروش HJ-D1100 136600 یوان است و قیمت های فوق شامل مالیات و هزینه حمل و نقل است.
(2) روش پرداخت؛پس از عقد قرارداد 30% پیش پرداخت و 60% قبل از ارسال پرداخت خواهد شد.پس از رفع اشکال و پذیرش، 10 درصد باقیمانده پرداخت خواهد شد
(3) زمان تحویل؛حدود 35 روز، زمان تحویل خاص با امضای قرارداد تایید می شود.
(4) دوره گارانتی؛1 سال.
