جزئیات محصول:
|
| نوع مواد: | چاپ PET، BOPP، BOF، PE، OPP و سایر مواد مانند رول؛ | ضخامت مواد: | 30-450 گرم (کاغذ) |
|---|---|---|---|
| حداکثر عرض مواد اولیه: | 1300 میلی متر | عرض سطح رول: | 1350 میلی متر |
| عرض برش: | 20-1300 میلی متر | هسته لوله قرقره: | لوله کاغذی 3 اینچی؛ با استفاده از 2 شفت انبساط گاز Duluo |
| حداکثر قطر سیم پیچ: | 800 میلی متر | حداکثر سرعت، بیشینه سرعت: | 450 متر در دقیقه |
| سرعت برش: | 10-400 متر در دقیقه | توان کل منبع تغذیه: | 12 کیلو وات |
| وزن مجموع: | 4200 کیلوگرم | ابعاد کلی: | طول 2414، عرض 3890 و ارتفاع 1720 میلی متر |
| ضخامت: | 0.012-0.5mm (غشاء) | ||
| برجسته: | دستگاه برش کش کش اتوماتیک,دستگاه برش رول پارچه نبافته,دستگاه برش کششی 1300 میلی متر |
||
دستگاه برش کششی تمام اتوماتیک سه سروو HJ-C1300- III
دستگاه تنش برش اتوماتیک
1، شاخص های پارامتر:
1. نوع مواد: رول مانند مواد مانند خود چسب، کاغذ، پارچه غیر بافته، کامپوزیت چاپ، و غیره.
2. ضخامت مواد;30-450 گرم (کاغذ)
3. حداکثر عرض مواد خام: 1300mm
4. عرض سطح رول: 1350mm
5. عرض برش: 15-1300mm
6. هسته لوله چرخان: لوله کاغذی 3 اینچی؛ با استفاده از 2 شفت انبساط گاز Duluo
7. حداکثر قطر سیم پیچ: 1000mm
8. حداکثر سرعت: 600 متر در دقیقه
9. سرعت برش: 10-600 متر در دقیقه
10. کل منبع تغذیه: 25KW
11. وزن کل: تقریبا 5400KG
12. ابعاد خارجی: طول 3600، عرض 2650 و ارتفاع 1950 میلی متر
| نام قطعه | مشخصات و مدل | تعداد | نام تجاری |
| اسکلت فولادی 45# | ضخامت توری پانل دیواری 40 میلی متر | 1 جفت | |
| شفت بادی 3 اینچی | آبکاری لو | 2 عدد | |
| آبکاری میله فولادی غلتکی اصلی | φ 200 * 1350 میلی متر | 1 قطعه | |
| غلتک لاستیکی کشش اصلی پلی اورتان | φ 180 * 1350 میلی متر | 1 قطعه | |
| غلتک راهنمای آلومینا سخت | Φ 125 * 1350mm | 10 عدد | |
| سروو سیم پیچ | 7.5 کیلو وات | 2 ست | بخش زیبایی |
| سروو کشش | 7.5 کیلو وات | 1 مجموعه | بخش زیبایی |
| راندن | 7.5 کیلو وات | 3 واحد | |
| فن لبه دمنده زباله | 1.5 کیلو وات | 1 واحد | ووکسی |
| یاتاقان | 1 دسته | HRB | |
| اجزای پنوماتیکی | 1 دسته | ||
| چاقوی دایره ای می پذیرد | 8 واحد | شنژن هونگیوان | |
| کنترل کننده قابل برنامه ریزی Master PLC | CPU224XP | 1 قطعه | زیمنس |
| صفحه نمایش لمسی 10 اینچی رنگی واقعی | TPC1061Ti | 1 قطعه | پکن کونلون تونگشی |
| سوئیچ مجاورت | 1 قطعه | ژاپن OMRON | |
| دستگاه ولتاژ پایین | 1 دسته | اشنایدر | |
| منبع تغذیه سوئیچ | S100-24 | 1 قطعه | یعنی خوب |
3، توضیحات عملکردی هر بخش:
1. بخش کشش:
1. غلتک کششی توسط یک سروو موتور 7.5 کیلووات هدایت می شود.
2. دستگاه بازیافت لبه زباله:
از یک فن برای باد کردن زباله ها و مواد زائد استفاده کنید و مشتری یک جعبه مشبک را برای جمع آوری تجهیز می کند.
III.مکانیسم سیم پیچ: (تخلیه محصول نهایی به صورت مکانیکی کامل می شود)
1. مواد برش خورده به طور مستقل با استفاده از هر دو محور بالا و پایین پیچیده می شود و چاقوی برش از یک چاقوی دایره ای برای برش (8 جفت) استفاده می کند.
2. شفت های سیم پیچ بالایی و پایینی هر کدام یک سروو موتور 7.5 کیلوواتی با شفت انبساط پنوماتیکی دارند.کشش سیم پیچ به طور خودکار توسط زیمنس PLC بر اساس قطر سیم پیچ فعلی کنترل می شود، و اطمینان حاصل می شود که مواد نهایی در هنگام برش چند شکاف تمیز هستند.تمام سطوح انتهایی سیم پیچ صاف هستند و صافی سطح دیسک آزادانه توسط غلتک فشار پنوماتیک و غلتک فشار خود وزن برای برش انتخاب می شود.سفتی لایه های داخلی و خارجی سیم پیچ تمام شده قابل کنترل است که یک روش سیم پیچی مارپیچی است.با ادامه افزایش قطر سیم پیچ، PLC به طور خودکار سرعت سروو موتور سیم پیچ را کنترل می کند تا کاهش یابد.
5. دستگاه تخلیه
اتخاذ یک ساختار تغذیه اتوماتیک هیدرولیک بدون شفت
(1) یک جفت شاسی تخلیه
(2) 1 مجموعه موتور تصحیح آنالوگ
(3) ریل راهنما 35 مدل 8 پارچه
(4) یک جفت فولاد با کیفیت بالا برای طاق 40 ضخیم یادبود استفاده می شود
(5) 1 جفت بازوهای چرخشی بالابر
(6) سیلندر 4 جفت
(7) 1 جفت مخروط بالا بدون محور
(8) ترمز هوا 1 جفت
تجهیزات الکتریکی تصویب می شود
Chint Group برای لوازم برقی کم ولتاژ استفاده می شود، Snyder برای کلیدهای دکمه ای استفاده می شود، زیمنس برای PLC استفاده می شود و سیستم عامل کل دستگاه کنترل می شود.
4، مکان قطعه ماشین

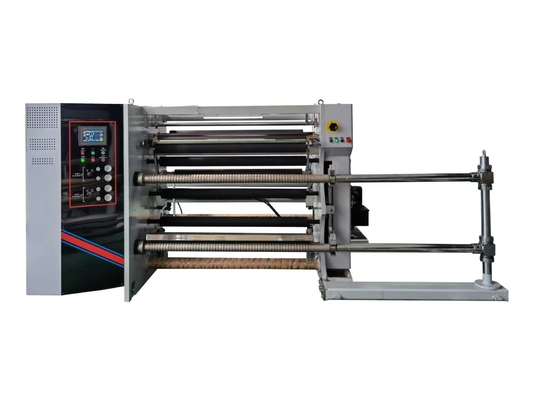

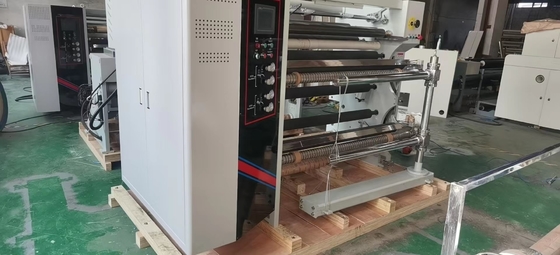

ظاهر کلی

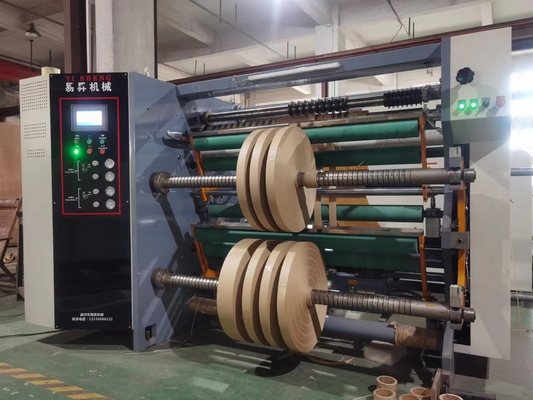

قطر سیم پیچ مرکزی بالا و پایین 1000 میلی متر
بالابر اتوماتیک بدون شفت هیدرولیک، قرار دادن مواد با صرفه جویی در کار و عملیات ساده

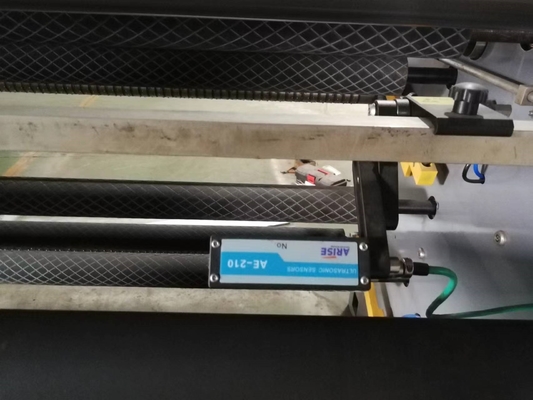

سنسورهای با کیفیت بالا پارچه را تراز می کنند و مواد را صاف می کنند
دستگاه چاقوی دایره ای، یا دستگاه چاقوی هوا، اختیاری است
عملکرد کنترل کشش

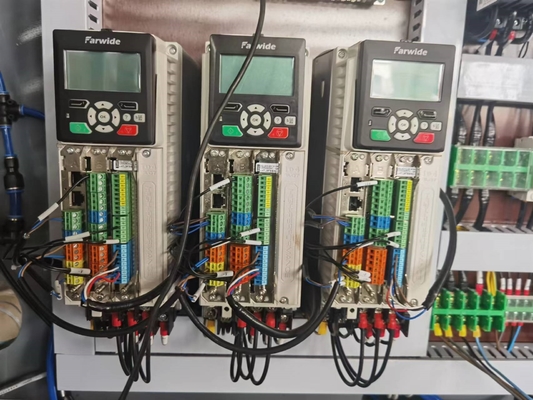

عملکرد دستگاه سروو موتور

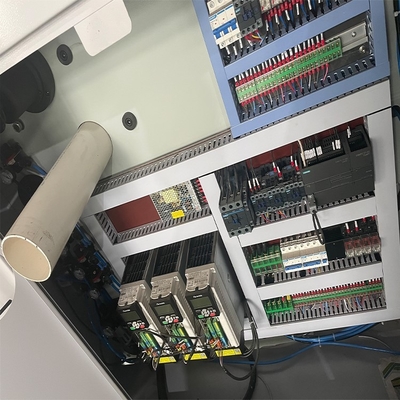

جعبه توزیع متصل اصلی
تخلیه با استفاده از کاهنده
درایو Hongyuan را پذیرفته است
PLC زیمنس را از آلمان پذیرفته است
شمارش کنتور اتوماتیک، پارک زنگ هشدار، کنترل خودکار و سایر عملکردها

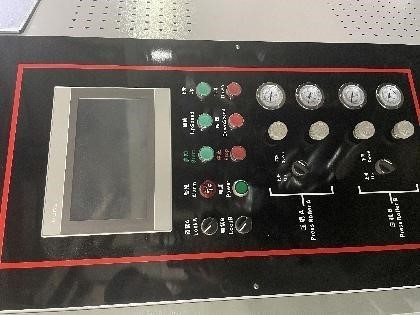

صفحه نمایش لمسی 10 اینچی، حالت متصل Kunlun
