جزئیات محصول:
|
| نوع مواد: | چاپ PET، BOPP، BOF، PE، OPP و سایر مواد مانند رول؛ | ضخامت مواد: | 30-450 گرم (کاغذ) |
|---|---|---|---|
| حداکثر عرض مواد اولیه: | 1400 میلی متر | طول برش: | 297 میلی متر |
| سرعت برش: | 20-150 بار در دقیقه | دقت افقی: | ± 0.2 میلی متر |
| توان کل منبع تغذیه: | 11 کیلو وات | وزن دستگاه: | 5000 کیلوگرم |
| ابعاد خارجی (L× W× H): | 9200×2210×2000 میلی متر | ||
| برجسته: | دستگاه برش کششی 1300 میلی متری,دستگاه برش متقاطع سرو موتور BOPP,دستگاه برش متقاطع 1400 میلی متری |
||

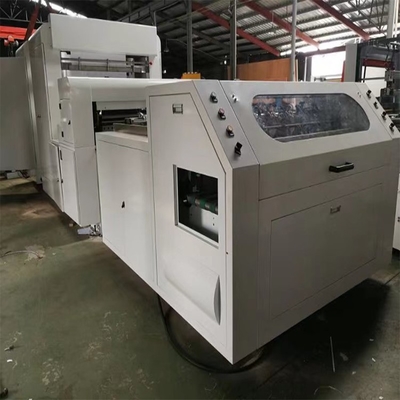

ماشین برش متقاطع کامپیوتری HJ-1400
دستگاه برش متقاطع کامپیوتری HJ-1400 با سرعت بالا با کنترل موتور سروو برش برش 1400 میلی متری برای برش کاغذ a4
عملکرد و ویژگی ها:
این دستگاه برای برش مواد بسته بندی درام بزرگ مانند انواع کاغذ، خود چسب، کامپوزیت پلاستیکی کاغذی و پارچه های نبافته مناسب است.این دستگاه از کنترل سروو موتور برای برش با طول ثابت استفاده می کند.سیستم انتقال از کنترل متمرکز مانند سنسورهای پنوماتیک و فوتوالکتریک استفاده می کند.این دستگاه نور، برق و گاز را با عملکرد ساده، دقت برش بالا، پایداری مکانیکی و صدای کم ترکیب می کند.(اختیاری برای تغذیه پنوماتیک) تنظیم سرعت فرکانس متغیر موتور، شمارش خودکار، خاموش شدن زنگ هشدار، عملکرد تنظیم تنش خودکار مخروطی پودر مغناطیسی.در حال حاضر یک تجهیزات ایده آل برای برش کویل در مقیاس بزرگ با کیفیت بالا در چین است
امکانات:
1. تنظیم سرعت فرکانس متغیر میزبان، سیستم کنترل صفحه نمایش لمسی PLC پاناسونیک، شمارش خودکار، تنظیم طول خودکار، پارک زنگ هشدار، کنترل خودکار و سایر عملکردها
2. قاب ساختار صفحه فولادی 16 میلی متری را اتخاذ می کند، صندلی تیغه برش متقاطع ساختار ریخته گری سنگین را اتخاذ می کند، و غلتک راهنما از غلتک راهنمای آلیاژ آلومینیومی درمان تعادل پویا استفاده می کند.
3. کشش موقعیت یابی درایو ساختار محور محرک سیستم سروو را اتخاذ می کند و روش کشش تغذیه شفت لاستیکی کششی با چرخ زنجیر موتور است.
4. این دستگاه یک دستگاه برش متقاطع آنلاین ایده آل با دقت بالا و سرعت سریع است
1، پارامترهای فنی اصلی:
| مدل | HJ-1400 |
| حداکثر قطر مواد اولیه | 1400 میلی متر |
| حداکثر عرض برش | 1100 میلی متر |
| طول برش | 297 میلی متر |
| سرعت برش | 20-150 بار در دقیقه |
| دقت افقی | ± 0.2 میلی متر |
| توان کل منبع تغذیه | 11 کیلووات |
| وزن دستگاه | 5000 کیلوگرم |
| ابعاد خارجی (L× W× H) | 9200×2210×2000 میلی متر |
2. قسمت میزبان
(5) قفسه از ساختار صفحه فولادی 16 # با کیفیت بالا استفاده می کند
1) دستگاه کشش:
(1) نوع ساختاری: نوع فشرده سازی غیرفعال کشش فعال
(2) پایه کششی ساختار ریخته گری را اتخاذ می کند (1 مجموعه)
(3) غلتک کششی از غلطک های لاستیکی استفاده می کند (مشخصات: 6 قطعه) φ هشتاد و پنج × 1150 میلی متر)
(4) روش فشرده سازی کنترل سیلندر را اتخاذ می کند
(5) غلتک راهنمای انتقال از غلطک های راهنمای آلومینیومی استفاده می کند (مشخصات: 12 قطعه) φ هفتاد و پنج × 1150 میلی متر)
(6) غلتک راهنمای انتقال را می توان برای تنظیم بالا و پایین کشید
(7) موتور از یک موتور فرکانس متغیر ناهمزمان سه فاز 1.5 کیلووات (شانگهای ددونگ) (1 مجموعه) استفاده می کند.
(8) مبدل فرکانس از Geetyco 1.5kw (1 واحد) استفاده می کند.
(9) تغذیه مکانیسم بازوی شناور را برای ذخیره سازی و بافر کردن مواد اتخاذ می کند.
(10) کشش شناور بالا و پایین روش کشش پنوماتیک را اتخاذ می کند
(11) غلتک راهنمای شناور: غلتک راهنمای آلومینیومی (مشخصات: 12 قطعه) φ هفتاد و پنج × 1150 میلی متر)
(12) کل مکانیسم تغذیه به طور هوشمند توسط سنسورهای جابجایی کنترل می شود.
2) مکانیسم تغذیه:
1. به طور فعال روش موقعیت یابی کنترل سروو را اتخاذ کنید
سروو موتور Inviton 4.4kw، درایور (1 مجموعه)
3. کل سیستم کنترل صنعتی یک روش رانندگی سیستم کنترل صنعتی دیجیتال را اتخاذ می کند: موتور اصلی موقعیت غلتک فعال را هدایت می کند.
4. گیربکس کمربند سنکرون و مکانیزم انتقال چرخ سنکرون را اتخاذ می کند
5. غلتک تغذیه ساختار غلتکی لاستیکی صاف را اتخاذ می کند

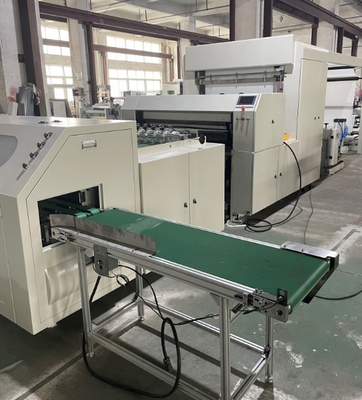

6. از تسمه نقاله برای حمل و نقل به منطقه مرتب سازی استفاده کنید

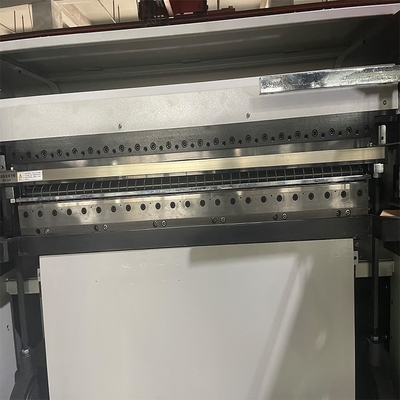

3) دستگاه برش:
(1) روش برش: چاقوی پایین ثابت، برش فعال چاقوی بالایی
(2) تخت برش ساختار سنگین ریخته گری را اتخاذ می کند:
(3) ریل راهنمای خطی (2 جفت)
(4) ظرف روغن (2 عدد)
(5) روغن روان کننده را می توان بازیافت کرد
(6) چاقوهای گرد بالا و پایین از ابزارهای برش فولاد متعادل وارداتی ساخته شده اند (6 جفت)
(7) ابزار (مشخصات ضخامت × عریض × طول: 15 × هشتاد × 1150 میلی متر (شرکت شانگهای) (2 جفت)
(8) حالت عملیات: موقعیت ابزار را به صورت دستی تنظیم کنید
(9) حالت انتقال اصلی: انتقال موتور اصلی با یک گیربکس برای به حرکت درآوردن اتصال چرخ غیرعادی مطابقت دارد و میله اتصال برای حرکت ابزار برش به صورت رفت و برگشتی حرکت می کند.
(10) موتور اصلی از یک موتور کنترل سرعت فرکانس متغیر در شانگهای (1.5 کیلووات) استفاده می کند.
(11) مبدل فرکانس Geetyco (1.5kw 1 unit) را پذیرفته است.
(12) گیربکس مکانیزم انتقال چرخ سنکرون را اتخاذ می کند
(13) چرخ غیر عادی (2 مجموعه)
(14) شاتون (2 قطعه)

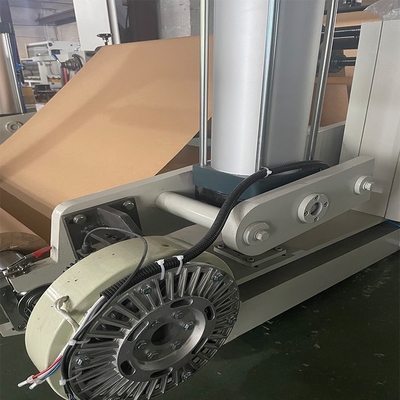

(15) دستگاه تخلیه مواد؛تغذیه پنوماتیک با قفسه تخلیه شفت، پیکربندی استاندارد؛1 مجموعه شفت انبساط پنوماتیک 1100، 2 سیلندر 160 * 300، 1 ست پودر مغناطیسی 10 کیلوگرمی، 1 مجموعه سیستم تصحیح انحراف، مجموعا 1 مجموعه
3. بخش کنترل الکتریکی: (کنترل و میزبان به صورت موازی متصل می شوند) کل دستگاه از سیستم کنترل صنعتی PLC Panasonic استفاده می کند و صفحه لمسی توسط تایوان Weilun کنترل می شود.
(1) سیستم کنترل این دستگاه تقریباً توسط میزبان کنترل می شود.
(2) کنترل میزبان: از جمله کنترل موتور اصلی، کنترل کشش، کنترل تغذیه و کنترل برش.
(3) کنترل شناور: با محدوده سرعت گسترده، عملکرد خوبی در هر دو سرعت پایین و بالا دارد.
(4) مجهز به کنتور الکترونیکی برای شمارش.خاموش شدن زنگ هشدار؛طول ثابت خودکار، توابع اشاره و اشاره.
(5) اجزای الکتریکی فوق از Chint انتخاب شده اند.سوئیچ انتخاب شده از برند اشنایدر
4. امکانات پشتیبانی: (کاربر مسئول)
(1) منبع تغذیه: سوئیچ هوای سه فاز چهار سیم: ولتاژ 380 ولت / 50 هرتز
