ماشین چرخاننده با سرعت بالا برای PET BOPP 1400mm 1450mm 0.5mm

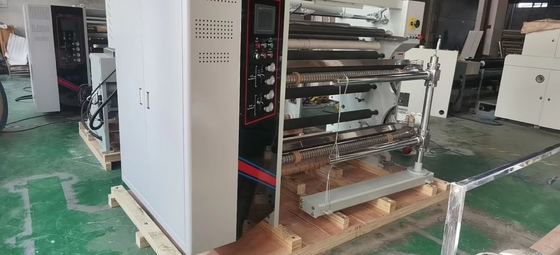

تصویر بزرگ : ماشین چرخاننده با سرعت بالا برای PET BOPP 1400mm 1450mm 0.5mm

جزئیات محصول:

محل منبع:	ماشین آلات Wenzhou Ruian Haijing
نام تجاری:	HJ
گواهی:	Ce
شماره مدل:	HJ-1400C-III

پرداخت:

مقدار حداقل تعداد سفارش:	1 برج
قیمت:	20000dollars
جزئیات بسته بندی:	بسته بندی کانتینری
زمان تحویل:	چهار هفته
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه:	1 برج / 30 روز

مخاطب

ماشین چرخاننده با سرعت بالا برای PET BOPP 1400mm 1450mm 0.5mm

شرح

نوع مواد:	مواد رول مانند خود چسب، کاغذ، پارچه های نبافته، کامپوزیت های چاپ و غیره؛	ضخامت مواد:	0.012-0.5mm (کاغذ)
حداکثر عرض مواد اولیه:	1400 میلی متر	عرض سطح رول:	1450 میلی متر
عرض برش:	20-1400 میلی متر	هسته لوله قرقره:	لوله کاغذی 3 اینچی؛ با استفاده از 2 محور لغزنده از Duluo
حداکثر قطر سیم پیچ:	600 میلی متر	حداکثر سرعت، بیشینه سرعت:	450 متر در دقیقه
سرعت برش:	10-400 متر در دقیقه	توان کل منبع تغذیه:	12 کیلو وات
وزن مجموع:	4200 کیلوگرم	ابعاد کلی:	طول 2414، عرض 3890 و ارتفاع 1720 میلی متر
برجسته:	چرخاننده برش با سرعت بالا برای BOPP , 1450 میلی‌متر چرخ برش با سرعت بالا , دستگاه چرخ‌شکن 0.5 میلی‌متری

دستگاه برش کششی تمام اتوماتیک سه سروو HJ-C1400- III

1، شاخص های پارامتر:

1. نوع مواد: PET، BOPP، BOF، PE، چاپ OPP و سایر مواد رول شکل.

2. ضخامت مواد: 0.012-0.5mm (فیلم)

3. حداکثر عرض مواد خام: 1400mm

4. عرض سطح رول: 1450mm

5. عرض برش: 20-1400 میلی متر

6. هسته لوله چرخان: لوله کاغذی 3 اینچی؛ با استفاده از 2 شفت لغزش Duluo

7. حداکثر قطر سیم پیچ: 600mm

8. حداکثر سرعت: 450 متر در دقیقه

9. سرعت برش: 10-400 متر در دقیقه

10. کل منبع تغذیه: 12KW

11. وزن کل: تقریبا 4200 کیلوگرم

12. ابعاد خارجی: طول 2414، عرض 3890، ارتفاع 1720 میلی متر

پیکربندی پشتیبان:

نام قطعه	مشخصات و مدل	عدد	نام تجاری
اسکلت فولادی 45#	ضخامت توری پانل دیواری 40 میلی متر	1 جفت
شفت لغزنده 3 اینچی	آبکاری لو	2 عدد
میله کشش اصلی	φ100*1450mm	1قطعه
غلتک لاستیکی کشش اصلی پلی اورتان	φ100*1450mm	7قطعات
غلتک راهنمای آلومینا سخت	90*1450mm	6قطعات
سروو سیم پیچ	3.7 کیلووات	2مجموعه ها	بخش زیبایی
سروو کشش	3.7 کیلووات	1تنظیم	بخش زیبایی

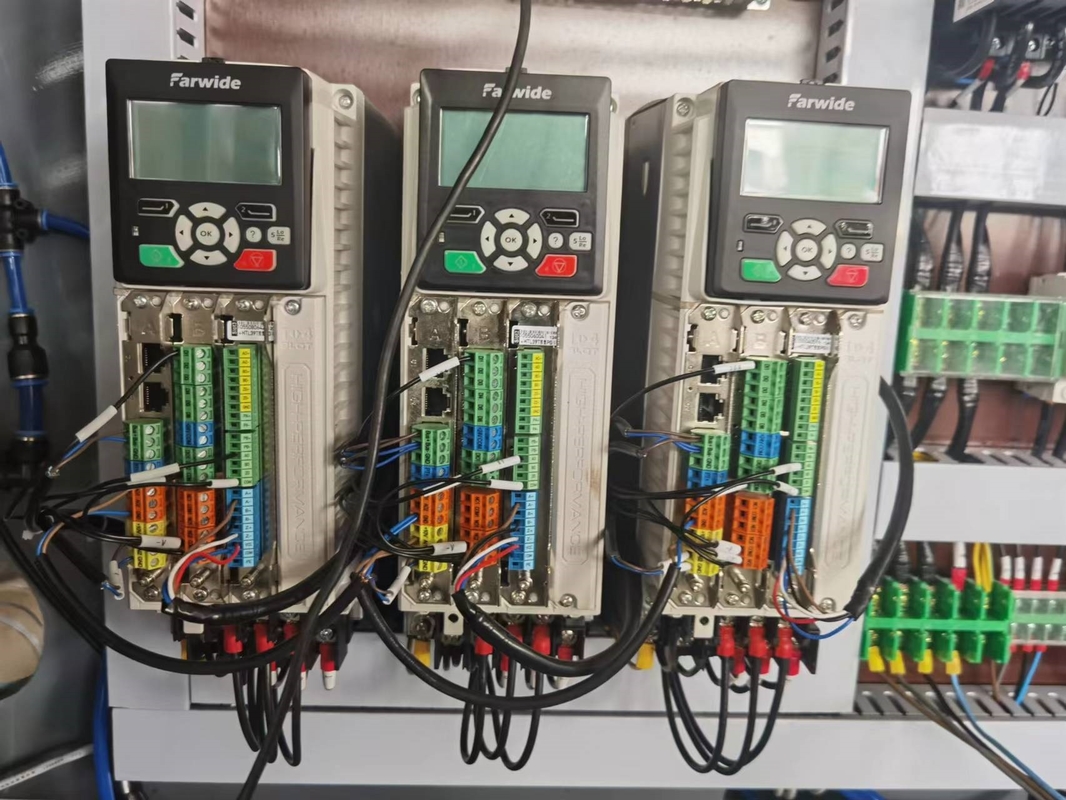

راندن	3.7 کیلووات	3واحدها	شنژن هونگیوان
فن لبه دمنده زباله	1.5 کیلو وات	1واحد	ووکسی
یاتاقان		1دسته ای	HRB
اجزای پنوماتیکی		1دسته ای
برش با استفاده از چاقوی مستقیم		6 جفت
کنترل کننده قابل برنامه ریزی Master PLC	CPU224XP	1 قطعه	زیمنس
صفحه نمایش لمسی رنگ واقعی 7 اینچی	TPC1061Ti	1 قطعه	پکن کونلون تونگشی
سوئیچ مجاورت		1 قطعه	ژاپن OMRON
دستگاه ولتاژ پایین		1 دسته	اشنایدر
منبع تغذیه سوئیچ	S100-24	1 قطعه	یعنی خوب

3، توضیحات عملکردی هر بخش:

1. بخش کشش:

1. غلتک کششی توسط یک سروو موتور 3.7 کیلووات هدایت می شود.

2. دستگاه بازیافت لبه زباله:

از یک فن برای باد کردن زباله ها و مواد زائد استفاده کنید و مشتری یک جعبه مشبک را برای جمع آوری تجهیز می کند.

3. مکانیزم سیم پیچی: (انتهای چپ یا راست محصول نهایی توسط مشتری هنگام ثبت سفارش تعیین می شود)

1. مواد برش خورده به طور مستقل با استفاده از هر دو محور بالا و پایین پیچیده می شود و چاقوی برش از یک چاقوی دایره ای برای برش استفاده می کند (6 جفت)

2. شفت های سیم پیچ بالا و پایین هر کدام یک سروو موتور 3.7 کیلووات با شفت انبساط پنوماتیکی دارند.کشش سیم پیچ به طور خودکار توسط زیمنس PLC بر اساس قطر سیم پیچ فعلی کنترل می شود، و اطمینان حاصل می شود که مواد نهایی در هنگام برش چند شکاف تمیز هستند.تمام سطوح انتهایی سیم پیچ صاف هستند و صافی سطح دیسک آزادانه توسط غلتک فشار پنوماتیک و غلتک فشار خود وزن برای برش انتخاب می شود.سفتی لایه های داخلی و خارجی سیم پیچ تمام شده قابل کنترل است که یک روش سیم پیچی مارپیچی است.با ادامه افزایش قطر سیم پیچ، PLC به طور خودکار سرعت سروو موتور سیم پیچ را کنترل می کند تا کاهش یابد.

5. دستگاه تخلیه

اتخاذ یک ساختار تغذیه خودکار هیدرولیک بدون شفت متصل

(1) 1 مجموعه موتور تصحیح آنالوگ

(2) ریل راهنما 35 مدل 4 تکه

(3) یک جفت فولاد با کیفیت بالا برای طاق 40 ضخیم یادبود استفاده می شود

(4) 1 جفت بازوهای چرخشی بالابر

(5) سیلندر 140X63 1 جفت

(6) ترمز تخلیه از یک جفت ترمز هوا استفاده می کند

تجهیزات الکتریکی تصویب می شود

Chint Group برای لوازم برقی کم ولتاژ استفاده می شود، Snyder برای کلیدهای دکمه ای استفاده می شود، زیمنس برای PLC استفاده می شود و سیستم عامل کل دستگاه کنترل می شود.
