دستگاه برش کشش تمام اتوماتیک برای PET / BOPP 300 متر / دقیقه

تصویر بزرگ : دستگاه برش کشش تمام اتوماتیک برای PET / BOPP 300 متر / دقیقه

جزئیات محصول:

محل منبع:	ماشین آلات Wenzhou Ruian Haijing
نام تجاری:	HJ
گواهی:	Ce
شماره مدل:	HJ-1600D

پرداخت:

مقدار حداقل تعداد سفارش:	1 برج
قیمت:	50000dollars
جزئیات بسته بندی:	بسته بندی کانتینری
زمان تحویل:	چهار هفته
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه:	1 برج / 30 روز

مخاطب

دستگاه برش کشش تمام اتوماتیک برای PET / BOPP 300 متر / دقیقه

شرح

نوع مواد:	PET، BOPP، BOF، PE، OPP / رول مانند موادی مانند خود چسب، کاغذ، پارچه نبافته، کامپوزیت چاپ و غیره	ضخامت مواد:	0.012-0.5mm (membrane); 0.012-0.5mm (غشاء)؛ 30-450g (paper) 30-450 گرم (کاغذ
حداکثر عرض مواد اولیه:	1400 میلی متر	عرض برش:	10-1600 میلی متر
هسته لوله قرقره:	لوله کاغذی 3 "	حداکثر قطر سیم پیچ:	600 میلی متر
حداکثر سرعت، بیشینه سرعت:	300 متر در دقیقه	سرعت برش:	10-300 متر در دقیقه
توان کل منبع تغذیه:	18.5 کیلو وات	وزن مجموع:	4800 کیلوگرم
ابعاد کلی:	طول 3200، عرض 3100 و ارتفاع 1500 میلی متر
برجسته کردن:	دستگاه برش کششی تمام اتوماتیک , دستگاه برش کششی برای PET , دستگاه برش کششی 1650 میلی متری

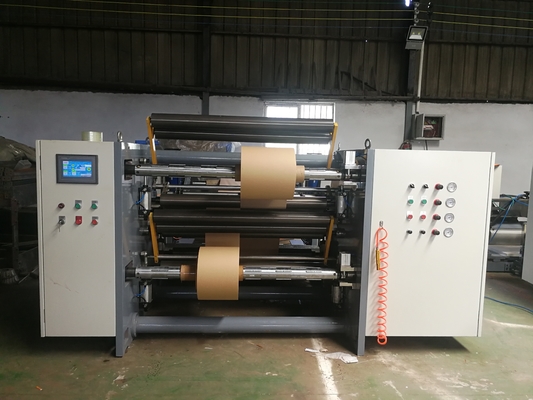

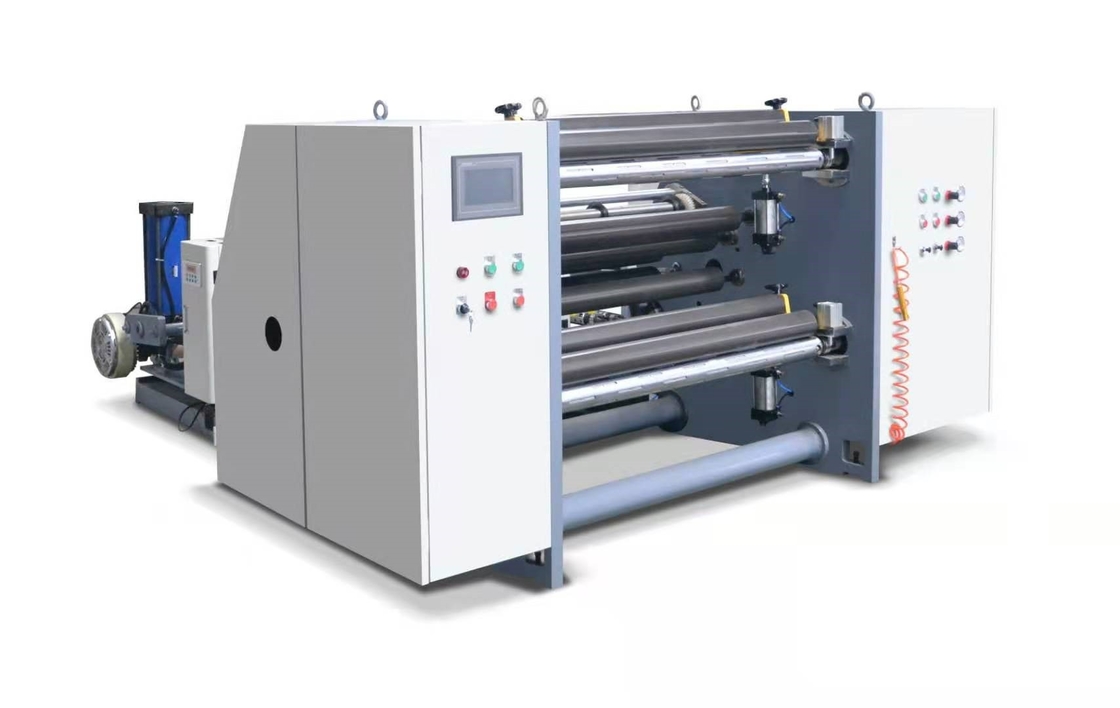

دستگاه برش کشش تمام اتوماتیک سه سروو HJ-D1600- III

1، شاخص های پارامتر:

1. نوع مواد: PET، BOPP، BOF، PE، OPP و سایر مواد نورد.

2. ضخامت مواد: 0.012-0.5mm (فیلم);30-450 گرم (کاغذ)

3. حداکثر قطر مواد خام: 1400mm

4. هسته لوله مواد خام: لوله کاغذی 3 "

5. حداکثر عرض مواد خام: 1600mm

6. عرض سطح رول: 1650mm

7. عرض برش: 10-1600mm

8. هسته لوله چرخان: 3 اینچ لوله کاغذ.

9. حداکثر قطر سیم پیچ: 600mm

10. کل سکته مغزی اصلاح انحراف: 150 میلی متر

11. حداکثر سرعت: 300 متر در دقیقه

12. سرعت برش: 10-300 متر در دقیقه

13. کل منبع تغذیه: 18.5KW

14. وزن کل: تقریبا 4800KG

15. ابعاد خارجی: طول 3200، عرض 3100 و ارتفاع 1500 میلی متر

پیکربندی پشتیبان:

نام قطعه	مشخصات و مدل	عدد	نام تجاری
اسکلت فولادی 45#	ضخامت توری پانل دیواری 40 میلی متر	1 جفت
شفت لغزنده 3 اینچی		2 عدد
میله فولادی غلتکی کششی اصلی	φ120*1650mm	1قطعه
غلتک لاستیکی کشش اصلی پلی اورتان	φ120*1650mm	1قطعه
غلتک راهنمای آلومینا سخت	Φ75*1650mm	13 عدد
سروو سیم پیچ	5.5 کیلو وات	2مجموعه ها	بخش زیبایی
سروو کشش	5.5 کیلو وات	1تنظیم	بخش زیبایی
راندن	5.5 کیلووات	3واحدها	شنژن هونگیوان
فن لبه دمنده زباله	1.1 کیلو وات	1واحد	ووکسی
یاتاقان		1دسته ای	HRB
اجزای پنوماتیکی		1دسته ای
تصحیح انحراف با اولتراسونیک		1 مجموعه	خفاش

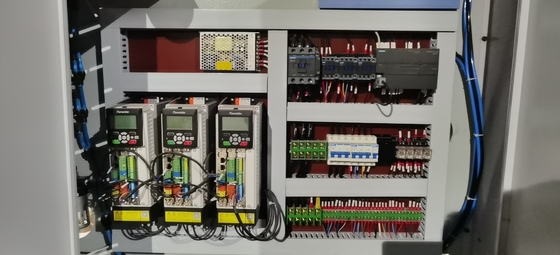

کنترل کننده قابل برنامه ریزی Master PLC	CPU224XP	1 قطعه	زیمنس

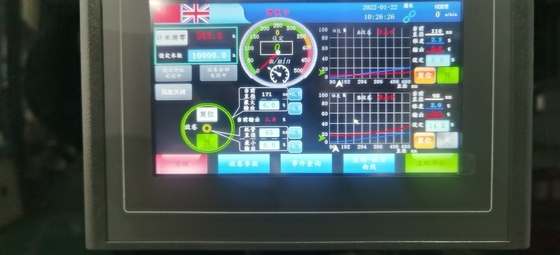

صفحه نمایش لمسی رنگ واقعی 7 اینچی	TPC1061Ti	1 قطعه	پکن کونلون تونگشی
سوئیچ مجاورت		1 قطعه	ژاپن OMRON
دستگاه ولتاژ پایین		1 دسته	اشنایدر
منبع تغذیه سوئیچ	S100-24	1 قطعه	یعنی خوب

3، توضیحات عملکردی هر بخش:

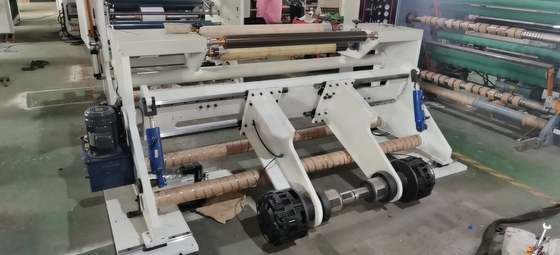

1. بخش باز کردن:

1. باز کردن یک قفسه تغذیه پنوماتیک بدون شفت را می پذیرد که برای عملیات تک نفره مناسب است.اتخاذ یک فرم شفت بادی ویژه، به دیواره داخلی هسته لوله آسیب نمی رساند.

2. سه حالت برای تغییر آزادانه کشش باز کردن وجود دارد: حالت کنترل تنش ثابت خودکار حلقه بسته سنسور فشار، حالت کنترل تنش ثابت خودکار بدون حلقه باز سنسور فشار و حالت تنش دستی.

3. قطر باز کردن به طور خودکار توسط سوئیچ مجاورت در شفت انتقال باز می شود، بدون نیاز به وارد کردن ضخامت مواد.قطر بازمانده باقیمانده را می توان طوری تنظیم کرد که به طور خودکار کند و متوقف شود و دریافت سیم پیچ بعدی را راحت کند.

4. مجهز به مکانیزمی برای تنظیم دستی لبه های آزاد و سفت، با محدوده تنظیم ± 10 میلی متر.

5. سیستم تصحیح انحراف خودکار به طور خودکار لبه فیلم یا کاغذ را اصلاح می کند.

II.بخش کشش:

1. غلتک کششی توسط یک سروو موتور 5.5 کیلووات هدایت می شود.

III.دستگاه بازیافت لبه زباله:

از یک فن برای باد کردن زباله ها و مواد زائد استفاده کنید و مشتری یک جعبه مشبک را برای جمع آوری تجهیز می کند.

4. مکانیسم سیم پیچ: (تخلیه انتهای چپ یا راست محصولات نهایی توسط مشتری هنگام سفارش تعیین می شود)

1. از هر دو محور بالا و پایین برای رول کردن مستقل مواد برش استفاده کنید.

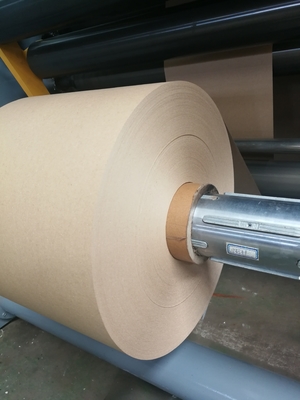

2. یک سروو موتور 5.5 کیلووات با شفت انبساط پنوماتیک برای شفت های سیم پیچ بالا و پایین وجود دارد.کشش سیم پیچ به طور خودکار توسط PLC بر اساس قطر سیم پیچ فعلی کنترل می شود، به طوری که هیچ ضریب ضخامت ماده در هنگام برش چند شکاف وجود ندارد.تمام سطوح انتهایی سیم پیچ صاف هستند و صافی سطح دیسک آزادانه توسط غلتک فشار پنوماتیک و غلتک فشار خود وزن برای برش انتخاب می شود.سفتی لایه های داخلی و خارجی سیم پیچ تمام شده قابل کنترل است که یک روش سیم پیچی مارپیچی است.با ادامه افزایش قطر سیم پیچ، PLC به طور خودکار سرعت سروو موتور سیم پیچ را کنترل می کند تا کاهش یابد.

6. چاقوی برش از یک چاقوی گرد برای بریدن استفاده می کند (6 جفت)، با یک چاقوی بادی اختیاری (320 یوان در هر قطعه)
