2، توضیحات عملکردی هر بخش:

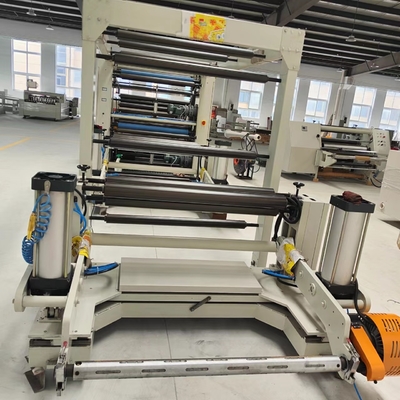

1. بخش باز کردن:
1. باز کردن یک سقف مخروطی هیدرولیک بدون شفت، که برای عملیات تک نفره راحت است، اتخاذ می کند.با اتخاذ یک فرم بالای مخروطی خاص، به دیواره داخلی هسته لوله آسیب نمی رساند.دستگاه های قفل مکانیکی انبساط 3 اینچی و 6 اینچی محکم و بادوام هستند.بازوهای گیره چپ و راست به صورت هیدرولیکی توسط یک ریل راهنمای خطی شیار دم کبوتر کنترل می شوند.دو سیلندر گیره هیدرولیک، از چپ به راست، به طور همزمان از هم جدا می شوند، که عملیات بستن را بسیار راحت می کند.
2. دو سیلندر روغن بارگیری و تخلیه با نیروی هیدرولیک می تواند وزن 3 تن مواد اولیه را تحمل کند و باعث صرفه جویی در نیروی انسانی و کوتاه شدن زمان بارگیری و تخلیه شود.
3. قطر باز شدن به طور خودکار توسط سوئیچ مجاورت در شفت انتقال باز می شود و نیازی به وارد کردن ضخامت مواد نیست.قطر بازمانده باقیمانده را می توان طوری تنظیم کرد که به طور خودکار کاهش یابد و متوقف شود و دریافت رول بعدی مواد آسان شود.کشش باز شدن از طریق PLC زیمنس از حالت کنترل کشش مخروطی خودکار حلقه بسته سنسور استفاده می کند.
4. مجهز به مکانیزمی برای تنظیم دستی لبه های آزاد و سفت، با محدوده تنظیم ± 20 میلی متر.
5. مواد به طور خودکار توسط سیستم تصحیح انحراف خودکار تصحیح می شود.کل قاب از نوع ریل راهنما به سمت چپ و راست حرکت می کند و قسمت متحرک از یک میله پیچ رزوه دار استفاده می کند که توسط یک موتور سروو به چپ و راست برای دستیابی به اصلاح انحراف خودکار فشار داده می شود.
8. باز شدن از ترمزهای پنوماتیکی استفاده می کند.
باید توسط شیر متناسب دقیق SMC کنترل شود.
4، بخش میزبان:
1. قفسه از 80 # ریخته گری با کیفیت بالا در یک ساختار قاب استفاده می کند و کل دستگاه توسط لوله های فولادی توخالی بدون درز پشتیبانی می شود.تیرهای افقی و مستقیم برای جداسازی و حمل و نقل آسان در وسط تقسیم شده اند.
2. میزبان ترکیبی از موتور سروو و نسبت سرعت چرخ سنکرون را برای انتقال اتخاذ می کند.
3. دستگاه کشش کشش فعال و روش فشرده سازی پنوماتیک را اتخاذ می کند.سروو موتور غلتک آینه را برای کشیدن فعال هدایت می کند.
4. کل دستگاه کنترل سروو موتور حلقه بسته را می پذیرد.
5، بخش رول کردن:
1. سیم پیچ ساختار دوگانه سیم پیچ سطحی و سیم پیچ مرکزی را با سیم پیچ جلو و عقب به شکل سیم پیچ محور A/B اتخاذ می کند.موتور کاهنده را به سمت باد سوق می دهد (یا پیچیدن تک محوره نیز امکان پذیر است)
2. بازوی مکانیکی سیم پیچی از فرم ساختار راه آهن خطی شیار دم کبوتر وارد شده استفاده می کند.
3. اصل شکل سیم پیچ سطحی، با محور سیم پیچ محکم به شفت فولادی برای سیم پیچی سنکرون (شفت فولادی به صورت غیرفعال رانده می شود)
4. هر شفت سیم پیچ توسط یک موتور سروو 15 کیلووات رانده می شود و کشش سیم پیچ بر اساس قطر سیم پیچ مواد فعلی توسط مبدل فرکانس کنترل اتوماتیک زیمنس PLC تنظیم می شود تا تنش شفت انبساط را تنظیم کند، به طوری که هیچ عامل ضخامت در آن وجود ندارد. مواد برش چندگانه، و تمام سطوح انتهایی سیم پیچ صاف هستند.
صافی سطح دیسک آزادانه با جابجایی بین فشار پنوماتیک و فشار وزن خود انتخاب می شود و سفتی لایه های داخلی و خارجی سیم پیچ تمام شده قابل کنترل است.با ادامه افزایش قطر سیم پیچ، زیمنس به طور خودکار سرعت سروو موتور سیم پیچ را توسط PLC کنترل می کند و عمر سروو موتور را تا حد زیادی افزایش می دهد.
5. هنگامی که به عقب کشیدن تک محور نیاز است، کشش کامل محور نیز می تواند بر روی صفحه لمسی انتخاب شود، و سروو موتور سیم پیچ به عنوان حالت کنترل مخروط چرخان استفاده می شود.
6. سیم پیچ و تخلیه فرم: تخلیه اتوماتیک هیدرولیک
7. دستگاه بازیافت لبه زباله: دستگاه جمع آوری لبه ها، لبه های زباله را جمع آوری می کند
