جزئیات محصول:
|
| دقت چاپ: | دقت بالا | رنگ چاپ: | چند رنگ |
|---|---|---|---|
| هزینه چاپ: | مقرون به صرفه | دوام چاپ: | ماندگاری بالا |
| راندمان چاپ: | راندمان بالا | انعطاف پذیری چاپ: | انعطاف پذیری بالا |
| تعمیر و نگهداری چاپ: | 8 رنگ | مواد چاپ: | مواد مختلف |
| روش چاپ: | چاپ فلکسو | کیفیت چاپ: | کیفیت بالا |
| قابلیت اطمینان چاپ: | قابلیت اطمینان بالا | وضوح چاپ: | کیفیت بالا |
| اندازه چاپ: | سفارشی | سرعت چاپ: | سرعت بالا |
| زمان چاپ: | زمان کوتاه | Max. حداکثر Width of Printing عرض چاپ: | 1350 میلی متر |
| طول چاپ: | 380-800 میلی متر | ||
| برجسته: | دستگاه چاپ فلکسو با دوام بالا,دستگاه چاپ فلکسو با سرعت بالا 800 میلی متر,دستگاه چاپ فلکسو 8 رنگ |
||

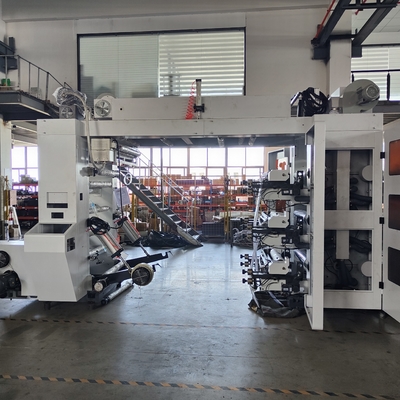

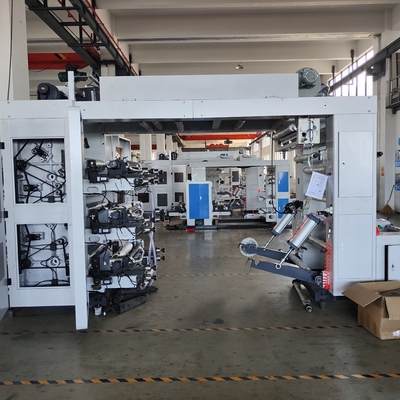

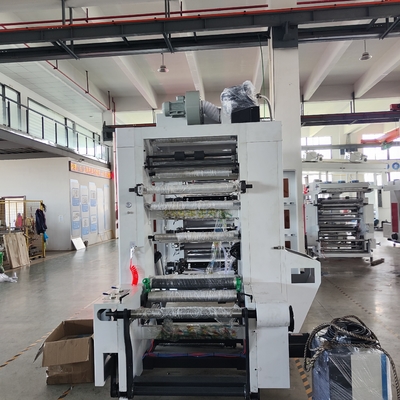

دستگاه چاپ HJ-CI81400 High SPEED CI FLEXO
hoto برای مرجع
امکانات:
4. سیستم خشک کن باد جدید برای عملیات با سرعت بالا طراحی شده است.
5. کنترل الکتریکی با استفاده از PLC(زیمنس) با صفحه نمایش لمسی تمام رنگی از نوع رابط ماشین انسانی (HMI)
6. دقت ثبت: +-0.1mm (کنترل PLC)
7. همه غلتک های دوار با تنظیم تعادل پویا درمان می شوند.
8. ماشین با سرعت بالا سروو سیستم کنترل EPC
9. ماشین با بالابر سیلندر چاپ
پارامترهای فنی اصلی:
| 1)پارامترهای اصلی | |
| مدل | HJ-CI 81400 |
| حداکثرعرض مواد | 1400 میلی متر |
| حداکثرعرض چاپ | 1350 میلی متر |
| مواد چاپ | فیلم رول / کاغذ / بافته شده |
| رنگ چاپ | 8 رنگ |
| طول چاپ | 380-800 میلی متر |
| حداکثرسرعت مکانیکی ماشین آلات | 300 متر در دقیقه |
| سرعت چاپ مواد | 10-280 متر در دقیقه (سرعت مواد مختلف کمی متفاوت است) |
| ضخامت صفحه | 1.7 میلی متر (صفحه رزین) |
| وزن دستگاه | 20000 کیلوگرم |
|
ابعاد ماشین (L×W×H) |
9 متر × 2.5 متر × 4 متر
|
| ولتاژ | 380 ولت، 3 پی اچ، 50 هرتز |
| بالای ماشین با نرده محافظ | 1 مجموعه |
| بالابر برای چاپ بارگیری و تخلیه سیلندر | 1 مجموعه |
| پایه ماشین | آهن ریخته گری جامد 95 میلی متر-ht 250 |
| 2)واحد باز کردن | |
| حداکثر عرض چاپ | 1350 میلی متر |
| Max.Dia.از باز کردن | 1200 میلی متر |
| نوع باز کردن | بارگیری خودکار پنوماتیک، پودر مغناطیسی 10 کیلوگرم، کشش خودکار |
| باز کردن EPC | کنترل سروو موتور |
| قطر هسته محور | 76 میلی متر |
| 3)واحد کشش | |
| قانون اساسی کشش | غلتک آلومینیومی، غلتک روکش کروم |
| مناطق کششی | 2 منطقه |
| موتور کششی - موتور سروو | 3.7 کیلووات * 2 عدد |

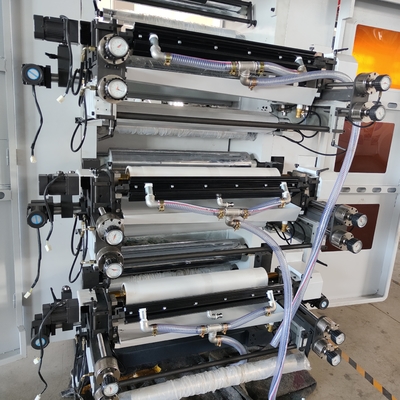

| 4)واحد چاپ | |
| درام مرکزی |
￠1800 میلی متر
|
| دور سیلندر چاپ | 380-800 میلی متر (مجهز به یک سیلندر چاپ رایگان |
| جنس بشقاب | صفحه رزین 1.7 میلی متر |
| اصل کار |
سیستم انتقال دنده با دقت بالا
|
| تنظیم ثبت نام |
سیستم ثبت موتوری افقی و طولی
|
| دقت چاپ (mm) | +-0.1 میلی متر |
| غلتک آنیلوکس سرامیکی | 8 عدد (مارک موراتا، ژاپن) |
| اتاق بسته دکتر بلید | 8 مجموعه |
| گردش خودکار جوهر + سیستم شستشوی سریع | 1 مجموعه |
| رابط انسان و کامپیوتر | 1 مجموعه |
|
سیلندر چاپ جدا شده با صفحه
|
پنوماتیک |
| ورود و خروج سیلندر را تنظیم کنید | دستی + موتور |
| بازرسی تصویری/دوربین | 1 مجموعه |
| درمان کننده کرونا (مارک چینی) | 1 مجموعه |
| 5)واحد گرمایش و خشک کردن(گرمایش برقی + گرمایش IR) | |
| نوع گرمایش و خشک کردن | اول دمیدن بعد گرم کردن |
| قدرت گرمایش | 70 کیلووات |
| سیستم خشک کردن | سیستم خشک کن جداگانه + سیستم اگزوز مرکزی |
| طول خشک کن | 4 متر |

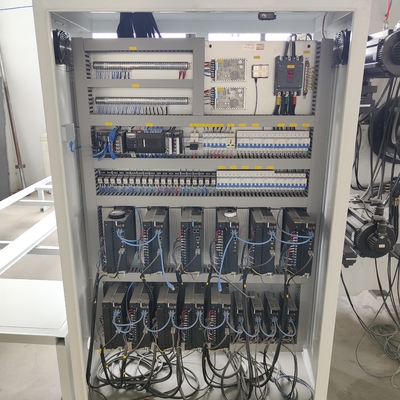

| 6)قطعات الکتریکی | |
| موتور اصلی- موتور سروو | 22 کیلووات |
| موتور انتقال جوهر با فن | 8 عدد |
| موتور ثبت افقی | 8 عدد |
| موتور ثبت عمودی | 8 عدد |
| موتور ورودی و خروجی سیلندر | 16 عدد |
| 7)واحد Rewinder | |
| حداکثر عرض مواد | 1400 میلی متر |
| Max.Dia از Rewinder | 1200 میلی متر |
| نوع Rewinder | تخلیه خودکار پنوماتیک |
| موتور-سروی موتور چرخاننده | 5.5 کیلووات |
| غلتک موز | 1 کامپیوتر |
| شفت گیرنده | شفت هوا |
| قطر هسته محور | 76 میلی متر |
لیست پیکربندی اصلی:
| معکوس کننده | یسکاوا |
| موتور اصلی | زیمنس |
| PLC | زیمنس |
| رابط انسان و ماشین را لمس کنید | زیمنس |
| لوازم برقی ولتاژ پایین | برند زیمنس |
| غلتک آنیلوکس سرامیکی | موراتا/یونچنگ |
| یاتاقان |
بلبرینگ اصلی: LYC بلبرینگ یک جهته: ASNU (آلمان) |
| موتور جوهر | MAILY |
| تیغه دکتر اتاقک | چین |
| بازرسی ویدیویی | PUSAI |
قطعات یدکی رایگان:
| نام قطعات یدکی | تعداد | |
| 1 | جعبه ابزار | 1 مجموعه |
| 2 | پیچ گوشتی 1-10# | 1 عدد |
| 3 | تفنگ نفتی | 1 عدد |
| 4 | آچار شش گوش داخلی | 1 مجموعه |
| 5 | کلیدها و دکمه ها | 2 عدد |
| 6 | کنتاکتور | 2 عدد |
| 7 | لوله گرمایش | 2 عدد |
| 8 | رله | 4 عدد |
| 9 | یاتاقان سیلندر چاپ | 4 عدد |
| 10 | شیر هوا | 5 عدد |
| 11 | چرخ دنده آنیلوکس | 2 عدد |
| 12 | نوار آب بندی در تیغه دکتر | 10 عدد |
