دستگاه چاپ فلکسوگرافی HJ-61400 1400 میلی متر عرض 10-70 متر / سرعت در دقیقه

دستگاه چاپ فلکسوگرافی HJ-61400

تصویر فقط برای مرجع است.

1:پارامتر اصلی

A: مدل: HJ-61400

ب: مواد: کاغذ

ج: حداکثرعرض مواد: 1400 میلی متر

د: حداکثرعرض چاپ: 1350 میلی متر

E: حداکثر طول چاپ: 200-1200 میلی متر

F: حداکثرسرعت چاپ مواد: 10-70 متر در دقیقه

G: ضخامت صفحه (شامل چسب): 2.38 میلی متر

H. ابعاد دستگاه: 6200*2400*2650mm

I. وزن دستگاه: 4800 کیلوگرم

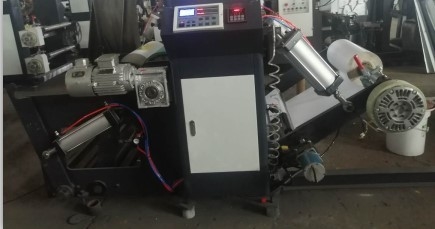

2:واحد باز کردن:

پاسخ: حداکثرطول غلتک: 1450 میلی متر

ب: حداکثرطول غلتک موثر: 1400 میلی متر

ج: دیا.غلتک: 76 میلی متر

د: حداکثردیاباز کردن: 1200 میلی متر

E: نوع باز کردن: پودر مغناطیسی با خودکار.کشش، شفت هوا، دستگاه EPC، نوع پنوماتیک

3:واحد کشش:

A.: ساختار کشش: غلتک لاستیکی و غلتک روکش کروم

ب: مناطق کششی: 3

4:واحد چاپ:

الف: اساس چاپ: غلتک با روکش کروم، غلتک لاستیکی، غلتک آنیلوکس با تیغه دکتر، غلتک با صفحه چسب

ب: دور غلتک پرس: 200-1200 میلی متر

ج: جنس صفحه: رزین و لاستیک

د: اصل کار: درایو چرخ دنده های حلزونی

E: تنظیم غلتکی با چسب آبکاری شده: نوع پنوماتیک

F: غلتک آنیلوکس: غلتک سرامیکی آنیلوکس: 1 عدد در هر رنگ

5:واحد گرمایش و خشک کردن:

A: نوع گرم کردن و خشک کردن: ابتدا دمیدن و سپس گرم کردن

B: مناطق گرمایش: لوله های گرمایش 9 منطقه

C: قدرت گرمایش: 16.5 کیلووات

D: کمک به خشک کردن طول: 1 متر

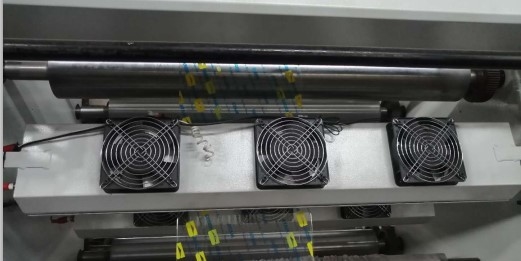

E: فن کوچک: 21 عدد

F: قدرت فن: 15w/pc

6:قطعات الکتریکی:

آ:موتور اصلی: 4.2 کیلووات

B:موتور انتقال جوهر: 15w*6pcs

ج: یک اینورتر قابل تنظیم سرعت به موتور اصلی مجهز می شود

7:واحد عقب:

پاسخ: حداکثرطول غلتک: 1450 میلی متر

ب: حداکثرطول غلتک موثر: 1400 میلی متر

ج: دیا.غلتک: 76 میلی متر

د: حداکثردیاباد: 1200 میلی متر

E: نوع عقب: نورد سطحی، شفت هوا، نوع پنوماتیک

8:لیست مشخصات ماشین اصلی:

A. موتور اصلی: 1 عدد (Kuayue، شانگهای)

ب. موتور انتقال جوهر: 1 عدد (لیبانگ، چین)

ج: موتور مبدل: 1 عدد (رویان)

D: اینورتر: 1 عدد (Kewo، Shenzhen)

E: پنکه کوچک: 21 عدد (فنگ یانگ شانگهای)

F: غلطک های آلومینیومی: (رویان)

G: غلتک آنیلوکس سرامیکی: 1 عدد در هر رنگ (Yuncheng)

H: غلطک های لاستیکی: 1 عدد در هر رنگ (محصول خود)

I: قطعات الکتریکی فشار کم: (Zhenju، چین)

J:سوئیچ‌ها: (املواتور Schneider)

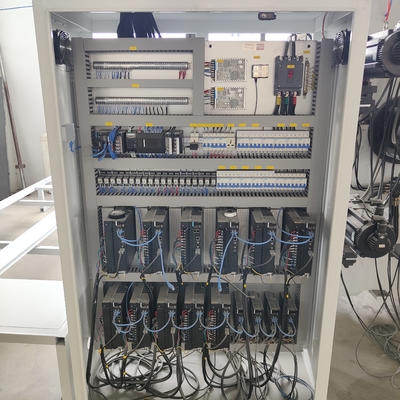

K: جعبه کنترل الکتریکی: 1 مجموعه (محصولات خود)

L: بدنه دستگاه اصلی: 1 مجموعه (محصولات خود)

M: ریخته گری ماشین اصلی: 1 مجموعه (Chuangxin Cast iron Co., Ltd, Henan)

N: جزء پنوماتیک: 1 مجموعه (چوانگ فنگ کیدونگ)

10: قطعات یدکی به صورت رایگان:

جعبه ابزار 1 مجموعه (1-10# پیچ گوشتی، تفنگ روغنی، آچار شش گوش داخلی 1)

سوئیچ 2 عدد

کنتاکتور 2 عدد

لوله گرمایش 2 عدد

دستورالعمل عملکرد دستگاه 1 عدد

دستورالعمل اینورتر 1 عدد

سیلندر چاپ 1 مجموعه (طول چاپ 400 میلی متر)
