تولید کننده نوار شکاف # نوار شکن # بازپیچ # برش فیلم # شکافنده با سرعت بالا # 30 گرم در متر مربع ~ 40 گرم / متر مربع ضخامت برش

HJ—2000A型电脑高速分切机

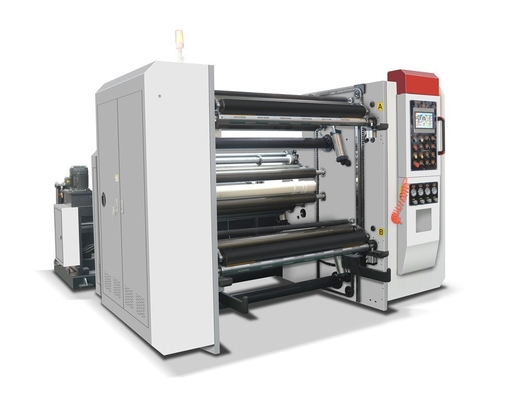

HJ—2000 دستگاه برش پرسرعت کامپیوتری

一،用途:مناسب برای :

本机适用于多种卷筒包装纸张/无纺布/PET/PVC多种卷筒包装材料的分切.如0布0-g4²(双胶纸,纸袋纸,白板纸,特种纸,淋膜纸等),纸塑复合材料,无纺帉材料,复合.

این دستگاه برای کاغذهای زیاد مانند 30-400 گرم در متر مناسب است²بهترین دستگاه برش رول جامبو، کاغذ و فیلم چند لایه، PET/PVC و غیره.

二، 性能及特点:مشخصه:

1. 该机采用伺服电机三电机同步控制،自动锥度张力،中心表面卷取方式；

دستگاه از کنترل همگام سازی سروو سه موتور، کشش خودکار نوار، مرکز و سطح به عقب با هم استفاده می کند.

2,本机采用变频调速,保持加速中平稳运转；

سرعت تنظیم فرکانس استفاده از ماشین، هنگام افزایش سرعت، ثابت نگه دارید.

3,自动计米,自动停机,报警等功能；

مقدار شمارنده خودکار، طول ثابت خودکار، توقف خودکار دستگاه در صورت داشتن زنگ هشدار، عملکرد کنترل تنش خودکار و غیره.

4, 收卷采用A,B气胀轴结构,装卸操作方便；

رول تغذیه با استفاده از شفت هوا از 3# (هسته لوله کاغذی 76 میلی متر)

5,放卷采用光电式纠边方式；

از راه دور کنترل موقعیت لبه فتوسل استفاده کنید

6,圆刀纵切废边自动排放装置；可选配全自动调刀

چاقوی دایره ای برش لبه ضایعات رول، و به طور خودکار توسط فن خارج می شود

7، 无轴液压式放卷配置.

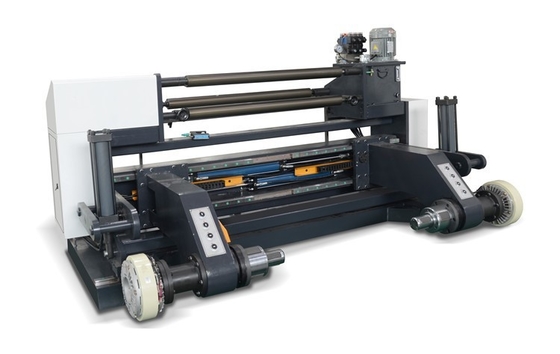

قطعه بازکن شفت هیدرولیک اتوماتیک

• 技术参数:واحد باز کردن:

四، 机器配置:پیکربندی ماشین:

1.放卷部分:放卷配置自动式液压无轴上料放卷结构

1. 机架采用50#优质钢板结构.左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统,纠偏采用中国产 1套
3. وزن 20 کیلوگرم: وزن 20 کیلوگرم
4. 放卷轴采用3英寸和6英寸通用结构 2只

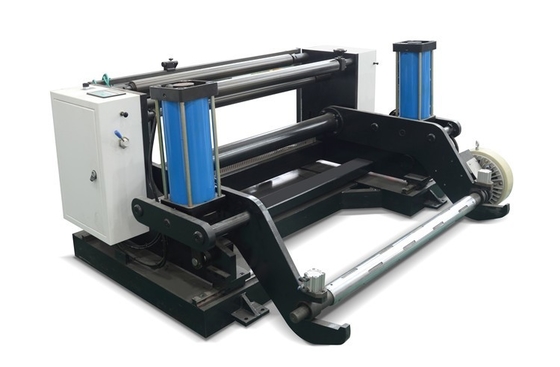

1. باز کردن: بخش باز کردن بال استفاده از شفت هیدرولیک

1. قفسه ماشین از ساختار فولادی استفاده می کند.در اطراف حرکت کنید از راهنمای خطی استفاده کنید.

(2) از سیستم تصحیح نوع استاتیک استفاده کنید. EPC از چین استفاده کنید.

(3) کنترل تنش: کنترل ترمز استفاده از تنش 20 کیلوگرم 2 مجموعه

(4) هسته باز کردن از 3-6 اینچ 2pes استفاده کنید

2.主机部分:机架采用优质喷塑钢板结构

1) 驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机11KW
3. 变频器采用国产宏远品牌11kw

2.مهندس اصلی (نوع اصطکاک سطحی): قفسه از ساختار ریخته گری با کیفیت بالا استفاده می کند

1) مکانیزم درایور و درایو:

(1) رول Capstan از موتور و نرخ کاهش دهنده استفاده می کند

(2) موتور استفاده از موتور سروو چینگ (11 کیلووات) 1 مجموعه

(3) مبدل فرکانس از برند چینی farwind 11kw استفاده می کند

2) 牵引装置:

1. 结构型式:主动牵引气动压紧方式
2. 驱动方式:主电机带动主传动轴,主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2) تجهیزات کششی:

1. نوع ساختار: روش غلتکی پرس پنوماتیک کششی فعال
2. راه راننده: رول درایو اصلی موتور اصلی، رول کشش اصلی درایو محور اصلی
3. راه فشار استفاده از کنترل پنوماتیک

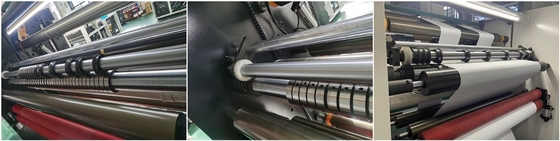

3) 分切装置:

1. 采用圆刀分切装置结构.全自动调刀为选配结构
2. 圆刀采用上海,可任意手动调节 10付
3. ضخامت: ± 0.2 میلی متر
4. 废边排出系统采用高压风机3KW

3) تجهیزات برش:

1. از ساختار تجهیزات برش چاقوی دایره ای استفاده کنید. چاقوی تنظیم خودکار باید انتخاب شود
2. چاقوی گرد از شانگهای استفاده می کند، می تواند آزادانه 10 عدد را تنظیم کند
3. دقت برش: ± 0.2 میلی متر

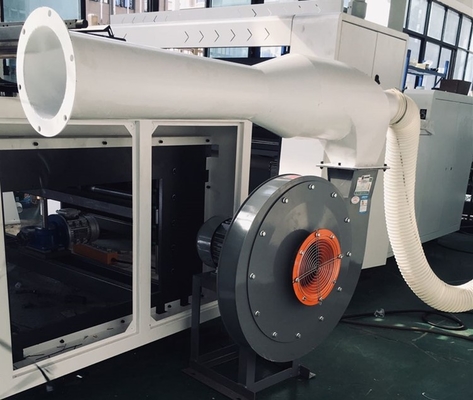

4. سیستم تخلیه سمت زباله از فن فشار بالا 3KW استفاده می کند

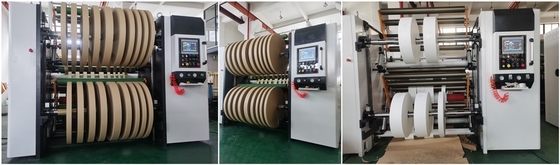

3.收卷装置

结构方式:双气胀轴收卷结构方式同时收卷

1. 收卷轴采用键条式气胀轴(3英寸规格和6英寸规格) 各2条
2. 收卷电机采用中国产上海丹马伺服电机 11KW
3. 变频器采用国产宏远11KW 2套
4. 传动方式:采用齿轮传动独立控制方式 2套
5. اندازه:φ1000mm،
6. 收卷上轴,下料采用自动卸料装置形式 1套

3-تجهیزات پیچیدن:

روش ساختار: از دو چرخش محور هوا استفاده کنید

1. رول رول با استفاده از شفت هوای اسپلاین (مشخصات 3 و 6 اینچی) 4 عدد
2. موتور استفاده از چین با نام تجاری servo11KW 2 عدد
3. اینورتر از کنترل برداری 11 کیلووات 2 عدد استفاده می کند
4. راننده: گیربکس کنترل مستقل 2 مجموعه

(5) حداکثر قطر چرخش: 1000 میلی متر

(6) دو محور چرخشی از دستگاه تخلیه خودکار نوع موتور از مجموعه 1 استفاده می کنند

5. راه کنترل:

采用连体式控制柜和配电箱集中控制 1套

1. 该机的控制系统大致可分为主机速度控制،放卷张力控制،收卷张力调节 PL،控制,触摸屏采用台湾威纶,PLC采用德国西门子；

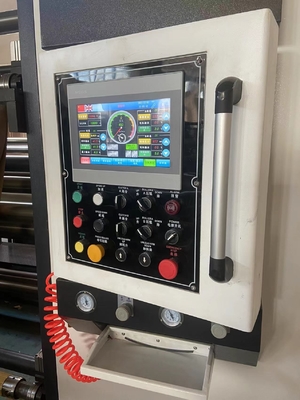

2. 触摸屏采用10寸,可推拉式结构
3. PLC计长；报警停车；自动定长.
4. 可以予设分切长度停机

6.配套设施:(用户自行负责,不在厂家标配范围.有220v电压时،厂家只提供叐

1. 电源:三相四线空气开关:电压380 50Hz
2. 气源:空压机 6个气压

این جعبه کنترل برق و منبع تغذیه با هم در دستگاه 1 مجموعه است

1. سیستم کنترل ماشین شامل کنترل سرعت مهندس اصلی، کنترل تنش باز کردن، کنترل کشش به عقب، کنترل شمارش خودکار و غیره توسط PLC، صفحه لمسی استفاده از WEINVIEW تایوان، PLC استفاده از زیمنس آلمان؛و سایر کنترل ها (نوع فشار هیدرولیک)
2. صفحه نمایش لمسی دارای ساختار 10 اینچی، فشار-کشش است.
3. شمارنده خودکار PLC، توقف خودکار هنگام زنگ هشدار، طول ثابت خودکار.
4. هنگامی که به تنظیم متر رسید می تواند به طور خودکار متوقف شود.

6. تجهیزات اضافی: (خریدار مسئول آن است)

1. منبع تغذیه: کلید 3 فاز 4 سیم;22 ولت 50 هرتز
2. هوا: کمپرسور هوا

汇总电器表格主要配置:
