جزئیات محصول:
|
| نام: | دستگاه چاپ فلکسو 6C 850 | EPC: | دارند |
|---|---|---|---|
| تنش خودکار: | دارند | غلتک آنیلوکس سرامیکی: | برند CUNTIAN |
| تیغه دکتر بسته: | دارند | ||
| برجسته کردن: | دستگاه چاپ فلیکسو 6C 850,دستگاه چاپ فرکسوی با سرعت بالا با گارانتی,دستگاه چاپ فلکسو 6 رنگ |
||

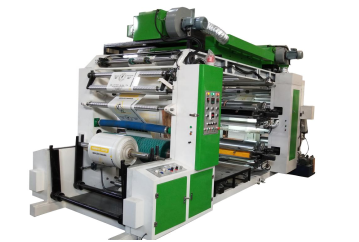

دستگاه چاپ فلکسو
6سی850 دستگاه چاپ فلکسو
پارامترهای اصلی 核心参数
| نام 名称 | پارامتر参数 |
| رنگ ها: 印刷颜色: | 6 رنگ |
| حداکثر عرض مواد: 最大材料宽度: | 850 میلی متر |
| حداکثر عرض چاپ: 最大印刷宽度: | 800 میلی متر |
| طول چاپ: 印刷长度: | 300-1300 میلی متر |
| دقت چاپ: 套色精度 | ± 0.2 میلی متر |
| روش ثبت رنگ: 套色方式 | توسط دستی 手动 |
| غلتک آنیلوکس: 网纹辊 | غلتک سرامیکی آنیلوکس 陶瓷网纹辊 |
| ساختار انتقال: 传动结构 | درایو تسمه سنکرون 同步带 |
| سرعت ماشین: 机械速度 | 20-100 متر در دقیقه |
| سرعت چاپ: 印刷速度 | 20-80 متر در دقیقه |
| قطر رول مواد: 料卷直径范围 | ≤1500 میلی متر |
| شفت هوا: 气涨轴 | 76mm*4 |
| کل قدرت ماشین: 整机功率 | 40 کیلو وات |
| قاب ماشین اصلی: 主机架 | چدن 75 میلی متر ضخامت |
| دقت چرخ دنده | 5 |
| 备注 | |
| 版辊/网纹辊数量 | 4 条 |
| سیلندر چاپ: 版辊周长 | (پذیرش سفارشی) |
| تعداد صفحه غلتکی آنیلوکس: 网纹辊线数 | (پذیرش سفارشی) |
| ضخامت صفحه: 版材厚度 | (پذیرش سفارشی) |
| ولتاژ: 电源 | (پذیرش سفارشی) |
نمودار مرجع طرح کلی:5800mm×2200mm×4700mm، 整体布局参考图
وزن دستگاه8000 کیلوگرم،داخل یک ظرف مکعبی با ارتفاع 40 فوت قرار دهید .装柜一个40尺高柜.
一: بخش اصلی 机器主要组成
| UNWINDER UNIT 放料部分 | ||
| کنترل تنش: 张力控制 |
موتور + میله تاب 电机+摆杆 |
|
| روش تغذیه: 上料方式 | توسط پنوماتیک 气动 | |
| واحد کشش 牵引部分 | ||
| کشش مواد 材料牵引 |
کشش قبل از پرس + کشش پس از پرس 印前牵引+印后牵引 |
ضخامت آبکاری غلتک فولادی: 10 نخ. |
| واحد چاپ 印刷部分 | ||
| روش رانندگی: 驱动方式 | درایو موتور اینورتر فرکانس变频电机驱动 | |
|
تصحیح انحراف خوراک 进料纠偏 |
اولتراسونیک + سروو موتور超声波+伺服电机 | دقت تصحیح ± 0.2mm 纠偏精度 |
| روش قفل صفحه | توسط دستی 手动 | |
| چرخ دنده غلتکی:辊筒齿轮 | چرخ دنده حلزونی 斜齿轮 | P=5mm |
| سکته مغزی ثبت رنگ: 套色行程 |
± 15 میلی متر به صورت عمودی، ± 50 میلی متر به صورت افقی ± 15 میلی متر و 50 ± میلی متر |
|
| واحد خشک کن 烘干部分 | ||
| لوله گرمایش: 加热管 |
فر اصلی: 11 عدد 主烘箱;11根 واحد رنگ فر: 8 عدد 色组烘 عکس: 8 |
نوسان دمای ثابت ± 2 ℃ 恒温波动 ±2℃ |
| طول فر: 烘箱长度 | 2.5 متر |
نویز ≤ 75dB در حین کار با سرعت بالا 高速运行时噪音≤75dB |
| قدرت فن:风机功率 |
فن اصلی: 2.2kw 主风机2.2kw فن واحد رنگ: 2.2 کیلووات × 2.2 کیلووات |
نوسان دمای ثابت ± 2 ℃ 恒温波动 ±2℃ |
| کل قدرت گرمایش:加热总功率 | 26 کیلووات |
کنترل دمای ثابت مرکزی 中央恒温控制 |
| نوع خشک کردن: 烘干方式 | گرمایش الکتریکی 电加热 | زمان پاسخگویی گرمایش ≤ 3 دقیقه加热响应时间≤3 分钟 |
| REWINDER UNIT收卷部分 | ||
| کنترل تنش: 张力控制 | موتور + میله تاب 电机+摆杆 |
بار محور هوا ≥ 500 کیلوگرم 气涨轴承载≥500 کیلوگرم |
| روش تخلیه: 下料方式 | توسط پنوماتیک 气动 | |
| قطعات الکتریکی 电机部分 | ||
| موتور اصلی: 主电机 | 5.5 کیلووات | |
| موتور جوهر:运墨电机 | 75 وات | |
| موتور سیم پیچ: 收卷电机 | 5.5 کیلووات | |
二، فهرست قطعات اصلی
| 名称 | 品牌 | 特点 |
|
主电机 |
|
برند درجه یک چین ژان پنگ روآن |
|
PLC 触摸屏 |
|
برند درجه یک چین فناوری هویچوان 汇川技术 |
|
变频器 |
|
برند درجه یک چین فناوری هویچوان 汇川技术 |
|
运墨电机 |
|
برند درجه یک چین ژان پنگ روآن |
|
低压电器/按钮 |
|
فرانسه اشنایدر |
|
电源开关 |
|
فرانسه اشنایدر |
|
工业固态 |
|
برند درجه یک چینی ژجیانگ مایگر 浙江美格尔 |
|
网纹辊 |
|
برند درجه یک چین یون چنگ شانگهای 上海运城 |
|
铝辊 |
|
برند درجه یک چین چوانگ بو ونژو 温州创博 |
|
摆杆张力 |
|
برند درجه یک چین XinLinDa HangZhou 杭州新林达 |
|
纠偏 |
|
برند درجه یک چین EnRuiSi ChongQing 重庆恩瑞斯 |
|
气动元件 |
|
AirTAC تایوان 台湾亚德客 |
| بلبرینگ轴承 |
|
برند درجه یک چین هاربین 哈尔滨 |
三,محصول تصویر واقعی شات 产品实拍图
|
|
|
باز شدن 放卷 |
|
هدایت وب 纠偏 |
|
Pre-press Traction 印前牵引 |
|
گروه چاپ 印刷组 |
|
تامین خودکار جوهر 自动上墨 |
|
تیغه دکتری تک + غلتک آنیلوکس سرامیکی 单刮刀+陶瓷网纹辊 |
|
چرخ دنده مارپیچ غلتکی 版辊斜齿轮传动
|
|
غلتک قفل هیدرولیک 液压锁版 |
|
خشک کردن بین رنگ 色间干燥 |
|
موتور اصلی 主电机 |
|
درایو تسمه سنکرون 同步带传动
|
|
طول فر: 2.5 متر 烘箱长度 |
|
کنترل پنل 操作面板 |
|
کشش پس از مطبوعات 印后牵引
نوسان بازوی تنشی张力摆臂
سیم پیچ اصطکاکی 摩擦收卷 |
| پیکربندی گروه چاپ印刷组配置 | |
|
ثبت رنگ دستی 手动套色 غلتک دستی جلو و عقب 手动进退版辊 |
| پیکربندی اختیاری 可以选择的配置 | |
|
غلتک آنیلوکس فلزی 金属网纹辊 (ارزان است، اما چاپ کاراکترهای کوچک دشوار است) -600 دلار آمریکا/رنگ
|
|
دکتر بلید محصور شده است (سرعت چاپ می تواند به 100 متر در دقیقه نزدیک شود) + دلار 900/رنگ
|
|
ثبت برق电动套色 +$500/رنگ
|
|
دوربین +3000 تومان |
|
دستگاه کرونا معمولی 8 کیلو وات +3000 تومان |
|
درمانگر کرونا با قدرت متغیر زیر سرعت دستگاه +$4500 |
